Varför är handrattsventiler fortfarande ett pålitligt val för industriell rörledningsisolering

Abstrakt: Handratt grindventilerförblir en praktisk lösning för rörledningsisolering eftersom de kombinerar en enkel mekanisk struktur, manuell manövrering, stabil tätning och bred tillämpningsflexibilitet.Hannotillhandahåller hållbara ventillösningar designade för industriella och civila rörledningssystem, med materialkonfigurationer och tillverkningsmöjligheter anpassade för krävande servicemiljöer. Den här guiden förklarar hur handhjulsportventiler fungerar, deras viktigaste fördelar, installationskrav, underhållspraxis och de faktorer som köpare bör tänka på när de väljer en pålitlig ventilleverantör.

Innehållsförteckning

• Vad är handrattsventiler?
• Hur fungerar handrattsventiler?
• Vilka är de viktigaste fördelarna?
• Vilka material används vanligtvis?
• Var används handrattsventiler?
• Hur ska du välja rätt ventil?
• Vilka är installations- och underhållskraven?
• Hur jämförs handrattsventiler med andra alternativ?
• Vanliga frågor

Vad är handrattsventiler?

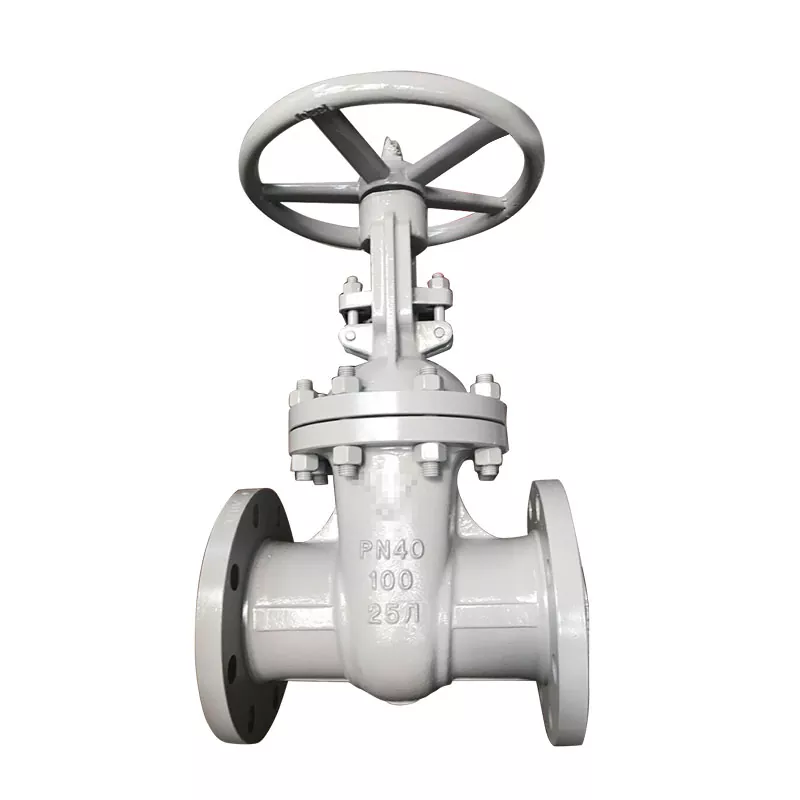

Handratt grindventilerär manuellt manövrerade isoleringsventiler som använder ett roterande handratt för att flytta en ventilskaft och höja eller sänka en grind. När grinden lyfts bort från sätet öppnas rörledningen och mediet kan passera igenom. När grinden rör sig i nära kontakt med sätet stängs passagen av.

Till skillnad från reglerventiler konstruerade för kontinuerlig flödesjustering, är slussventiler i första hand avsedda för helt öppen eller helt stängd service. Denna funktionsprincip gör dem särskilt användbara där pålitlig rörledningsisolering är viktigare än strypningsförmåga.

Enligt Hannos produktinformation har dess handhjulsportventiler en relativt enkel konstruktion och manuell driftmetod, vilket gör dem lämpliga för olika industriella och civila tillämpningar.

Hur fungerar handrattsventiler?

Funktionsprincipen är relativt okomplicerad. Genom att vrida handratten omvandlas roterande rörelse till linjär rörelse av skaftet. Spindeln flyttar sedan grinden vertikalt tills grinden når önskat öppet eller stängt läge.

1. Handrattsrotation:Operatören vrider handratten manuellt.
2. Stammens rörelse:Skaftet rör sig enligt rotationsriktningen.
3. Portrörelse:Porten rör sig uppåt eller nedåt inuti ventilkroppen.
4. Flödesisolering:Grinden separeras från eller kommer i kontakt med ventilsätet.
5. Slutposition:Ventilen förblir helt öppen eller helt stängd under normal service.

För standarddrift specificerar Hanno medurs rotation för stängning och moturs rotation för öppning. I företagets produktvägledning betonas också att slussventiler inte bör användas för strypning.

Vilka är de viktigaste fördelarna med handrattsventiler?

Den fortsatta populariteten för handhjulsportventiler är till stor del förknippad med deras mekaniska enkelhet och pålitliga isoleringsfunktion. För anläggningar där elektrisk eller pneumatisk aktivering är onödig, kan manuell drift också minska systemets komplexitet.

Hanno beskriver sina Handwheel Gate Valves som att de erbjuder en enkel struktur, manuell kontroll, stabil tätningsprestanda och lämplighet för ett brett spektrum av applikationer.

Vilka material används vanligtvis?

Materialvalet har en direkt inverkan på ventilens hållbarhet, tätningsprestanda, korrosionsbeständighet och lämplighet för olika media och driftsförhållanden. Därför bör köpare utvärdera den fullständiga materialspecifikationen snarare än att välja en ventil endast baserat på nominell storlek.

Till exempel listar Hannos publicerade Handwheel Gate Valve-konfiguration en 25L-kropp, 13Cr-sätesyta, 2Cr13-skaft, 304 plus grafitpackning, expanderad grafitpackning, GCr15-lager, mässingsskaftmutter och QT400-handhjul.

För faktisk upphandling ska den slutliga materialspecifikationen alltid verifieras mot projektets tryck, temperatur, medium, korrosionsförhållanden, tillämpliga standarder och godkänd ventilritning.

Var används handrattsventiler?

Eftersom de i första hand är isoleringsanordningar, kan handhjulsportventiler integreras i många rörledningssystem där operatörer behöver en enkel metod för att stoppa eller återställa flödet.

• Petroleum och raffinering:Rörledningsisolering och processsystemavstängning.
• Kemisk bearbetning:Isolering av kompatibla process- och verktygslinjer.
• Kraftgenerering:Stödjer isolering i vatten-, ånga- och elsystem.
• Vatten och avloppsvatten:Isolering av huvudledning och utrustning.
• Industriell tillverkning:Manuell isolering av processrörledningar.
• Allmänna civila system:Tillämpningar där manuell rörledningsavstängning är tillräcklig.

Hannos bredare sortiment av grindventiler är positionerat för industrier inklusive petroleum, kemi, läkemedel, gödningsmedel, kraftgenerering, vatten och avloppsvatten, marin, metallurgi och energitillämpningar.

Hur ska du välja rätt ventil?

Att välja en handrattsventil bör börja med driftsförhållandena snarare än bara priset. En tekniskt lämplig ventil kan förbättra servicetillförlitligheten och minska underhållsrisker under utrustningens livslängd.

1. Bestäm nominell storlek:Matcha ventilstorleken med rörledningen och anslutningskraven.
2. Bekräfta tryckklassificering:Välj en tryckklass som är lämplig för systemets maximala driftförhållanden.
3. Utvärdera temperatur:Tänk på både normala och högsta/minsta driftstemperaturer.
4. Identifiera mediet:Kontrollera kompatibiliteten med vatten, olja, gas, kemikalier, ånga eller andra medier.
5. Välj kropp och trimmaterial:Tänk på korrosion, erosion, temperatur och mekaniska krav.
6. Verifiera anslutningstyp:Kontrollera om flänsad, stumsvetsad, gängad eller annan anslutning krävs.
7. Kontrollera arbetsmomentet:Stora ventiler eller högt differenstryck kan kräva en växellåda snarare än direkt manuell drift.
8. Bekräfta tillämpliga standarder:Granska projektspecifikationer och nödvändiga design-, testnings- och certifieringsstandarder.

Denna sista punkt är särskilt viktig för industriell upphandling. Hanno tillverkar även växellådsmanövrerade slussventiler för större ventiler där direkt handrattsmanövrering kan kräva överdriven manuell ansträngning. Dess publicerade sortiment av växellådsventiler täcker DN150–DN1400 och tryckklasser upp till klass 2500.

Vilka är installations- och underhållskraven?

Korrekt installation är avgörande för att bibehålla tätningsprestanda och minska onödiga driftsproblem. Innan installationen ska ventilkammaren och tätningsytorna rengöras för att avlägsna smuts, sand och andra föroreningar.

Installationschecklista

• Verifiera ventilmodellen och anslutningsmåtten.
• Bekräfta önskad installationsriktning.
• Rengör tätningsytor före montering.
• Dra åt anslutningsbultarna jämnt.
• Kontrollera packningens kompression utan att förhindra mjuka skaftrörelser.
• Lämna tillräckligt med utrymme för handrattsdrift och underhåll.
• Följ tillverkarens instruktioner för ventiler utrustade med transmissionsmekanismer.

Hanno rekommenderar specifikt att undvika kollisioner eller felaktig hantering av handrattar och att upprätthålla tillräckligt utrymme för drift. För ofta manövrerade ventiler rekommenderar dess vägledning smörjning minst en gång i månaden.

Regelbunden inspektion bör också fokusera på packningsskick, spindelrörelse, läckage, handrattsintegritet, flänsanslutningar och ovanligt driftmotstånd. Om överdriven kraft krävs bör operatörerna undersöka orsaken istället för att använda förlängningsstänger eller andra provisoriska verktyg.

Hur jämförs handrattsventiler med andra alternativ?

Den bästa ventiltypen beror på den avsedda funktionen. Handhjulsportventiler är särskilt lämpliga när huvudkravet är tillförlitlig manuell isolering snarare än kontinuerlig flödesreglering.

En slussventil bör därför inte väljas bara för att den är billig eller bekant. Den kritiska frågan är om ventilens funktionsprincip matchar den faktiska rörledningens funktion.

Vanliga frågor om handrattsventiler

1. Vad används handhjulsportventiler huvudsakligen till?

De används främst för att helt öppna eller helt stänga rörledningsflödet. De är normalt inte avsedda för strypning eller kontinuerlig flödesreglering.

2. Kan handrattsventiler drivas utan elektricitet?

Ja. En standardhandrattsmanövrerad konfiguration använder manuell mekanisk drift och kräver därför normalt inte en extern elektrisk strömkälla.

3. Vilket håll vrider man på en handratt för att stänga en slussventil?

För Hanno-konfigurationen, stänger rotation medurs ventilen och moturs rotation öppnar den. Bekräfta alltid bruksanvisningen som medföljer den specifika ventilen.

4. Kan en slussventil användas för strypning?

Nej. Grindventiler är vanligtvis konstruerade för helt öppen eller helt stängd service. Att använda dem för strypning kan bidra till oönskade flödesförhållanden och för tidigt slitage.

5. Hur ofta ska en ofta manövrerad handratts slussventil smörjas?

Hanno rekommenderar smörjning minst en gång i månaden för ventiler som ofta öppnas och stängs, medan faktiska underhållsintervaller också bör återspegla serviceförhållanden och tillverkarens underhållsinstruktioner.

6. När ska jag välja en växellådsmanövrerad slussventil?

En växellådaskonfiguration kan övervägas när ventilstorlek, differenstryck eller arbetsmoment gör direkt handrattsdrift opraktisk. Hanno positionerar specifikt växellådans grindventiler för applikationer där ytterligare mekaniska fördelar krävs.

Slutsats: Är handrattsventiler ett smart val för rörledningsisolering?

För rörledningssystem som kräver pålitlig avstängning snarare än kontinuerlig flödesreglering, förblir handhjulsportventiler ett praktiskt och mångsidigt val. Deras enkla mekaniska struktur, manuella drift, stabila tätningsgränssnitt och anpassningsbara materialkonfigurationer gör dem lämpliga för många industriella och civila tillämpningar. Att välja rätt storlek, tryckklass, material, anslutning och driftskonfiguration är avgörande för långsiktig prestanda. Om du skaffar pålitliga handhjulsportventiler från en kinesisk tillverkare eller behöver hjälp med att matcha en ventil till dina pipelinekrav,kontakta osshos Hanno för produktspecifikationer, teknisk vägledning och en offert anpassad för ditt projekt.
