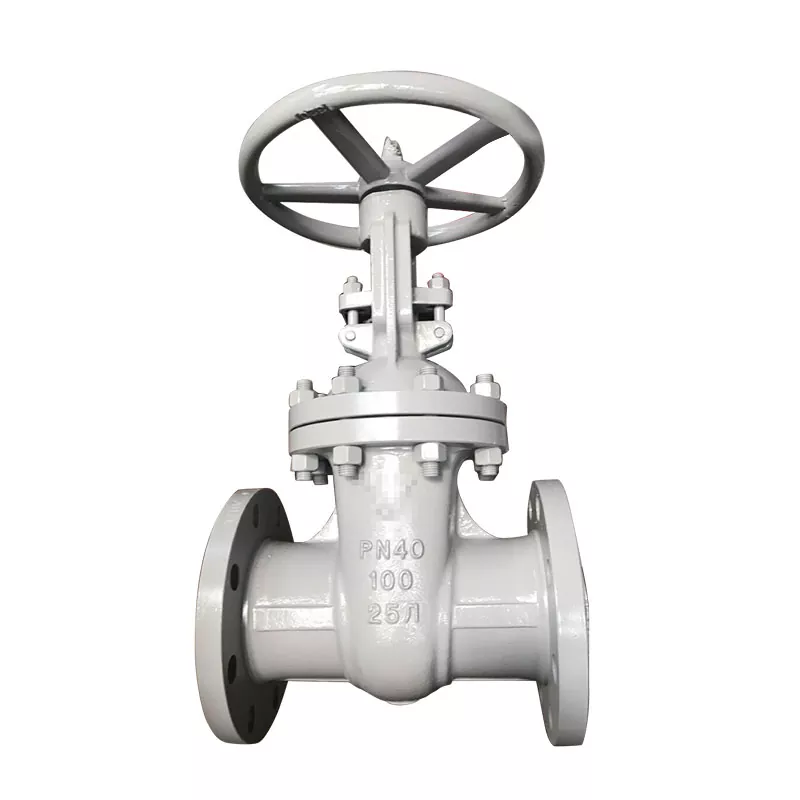

Handratt grindventiler

Hanno Valve hållbara ‌Handhjulsportventiler lyfter eller sänker skaftet genom att vrida handratten, vilket driver porten att röra sig upp och ner för att realisera på- och avstängning av mediet. När kilen är i nära kontakt med sätet är ventilen helt stängd; När kilen lyfts kan mediet strömma genom handrattsventiler. På grund av sin enkla struktur och lätta manövrering är handhjulsventilerna lämpliga för en mängd olika industriella och civila scenarier

Skicka förfrågan

Produktbeskrivning

Hanno Valve hållbara ‌Handhjulsportventiler Installation och användning

Före installationen är det nödvändigt att kontrollera ventilkammaren och tätningsytan för att säkerställa att det inte finns några smuts eller sandpartiklar fästa; 2. Bultarna vid varje anslutningspunkt ska dras åt jämnt; 3. Kontrollera att påfyllningsdelen är hårt pressad för att säkerställa både tätningen av fyllningen och flexibiliteten hos portöppningen; Innan ventilen installeras måste användarna verifiera ventilmodellen, anslutningsstorleken och vara uppmärksam på mediets flödesriktning för att säkerställa överensstämmelse med ventilkraven; 5. Vid installation av ventiler måste användarna reservera nödvändigt utrymme för ventilmanövrering; 6. Kopplingen av drivanordningen måste utföras enligt kretsschemat; 7. Grindventiler måste underhållas regelbundet och inte kollidera eller klämmas efter behag för att undvika att tätningen påverkas.

Hanno Valve hållbara ‌Handhjulsportventiler Driftmetod

1. Grindventiler används endast för att helt öppna och helt stänga olika rörledningar eller utrustning för drift av media, och får inte användas för strypning.

2. Grindventiler med handhjul eller handtag ska inte manövreras med extra hjälpstänger (om tätningen inte är tät ska tätningsytan och andra delar inspekteras och repareras). Vrid handratten och handtaget medurs för att stänga och vice versa för att öppna. Spjällventiler med transmissionsmekanismer bör användas enligt instruktionerna i produktmanualen.

Installation och underhåll

1. Handhjul, handtag och transmissionsmekanismer får inte användas för lyft och kollisioner är strängt förbjudna.

2. Dubbla slussventiler ska installeras vertikalt (dvs med ventilskaftet i vertikalt läge och handratten upptill).

3. Innan en slussventil öppnas med en bypassventil, bör bypassventilen öppnas först (för att balansera tryckskillnaden mellan inlopp och utlopp och minska öppningskraften).

4. Installera slussventiler med transmissionsmekanismer enligt produktmanualen.

Om ventilen ofta öppnas och stängs, smörj den minst en gång i månaden.

Material

Handwheel Gate Valves

INGA.	Delnamn	Material
1	Kropp	25L
2	Sitsyta	13 Cr
3	Skiva	25L+13Cr
4	Stam	2Cr13
5	Packning	304+Grafit
6	Mutter	A194-2H
7	Bult	A193-B7
8	Hätta	25L
9	Tätningsyta	13 Cr
10	Förpackning	Expanderad grafit
11	Glandfläns	25L
12	Bult	A193-B7
13	Mutter	A194-2H
14	Kullager	GCr15
15	Stammutter	Mässing
16	Ratt	QT400
