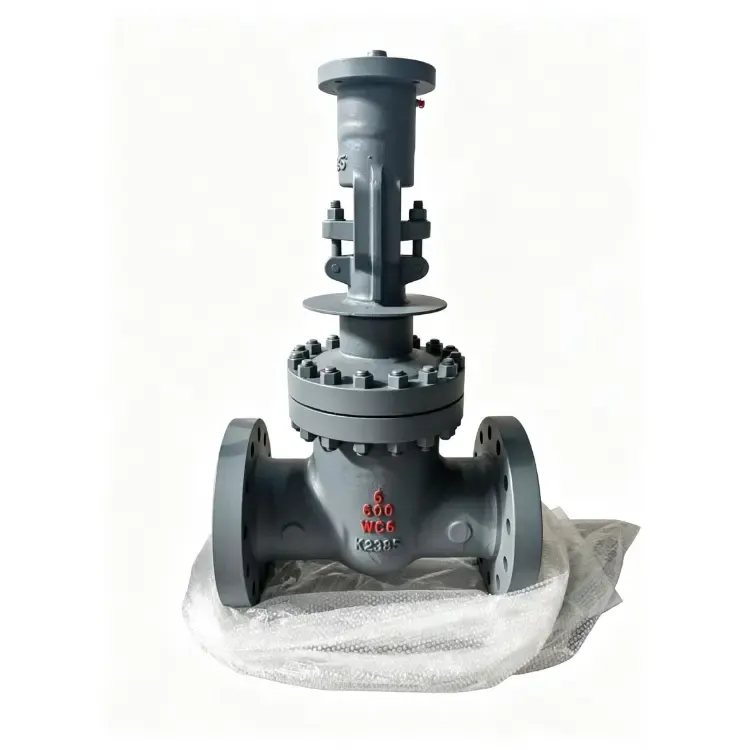

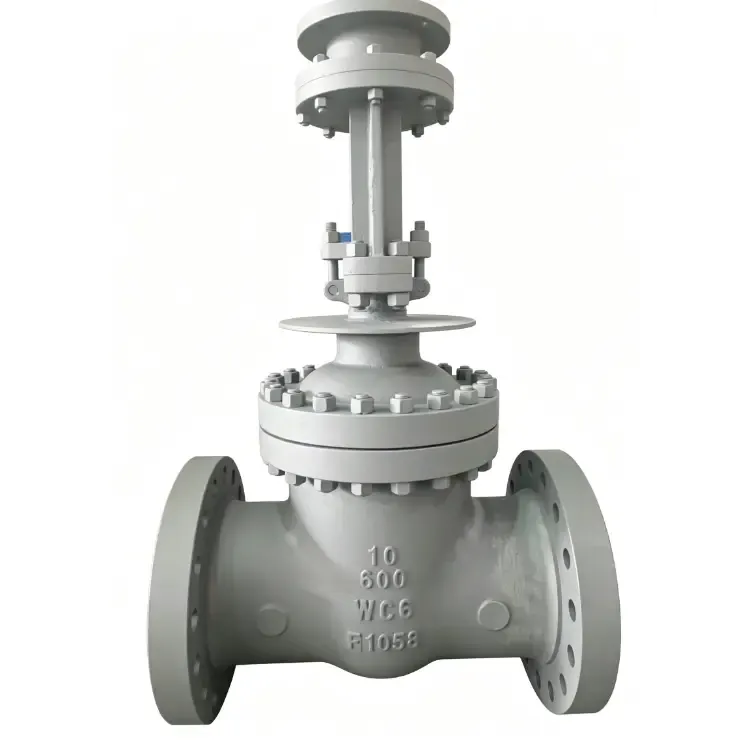

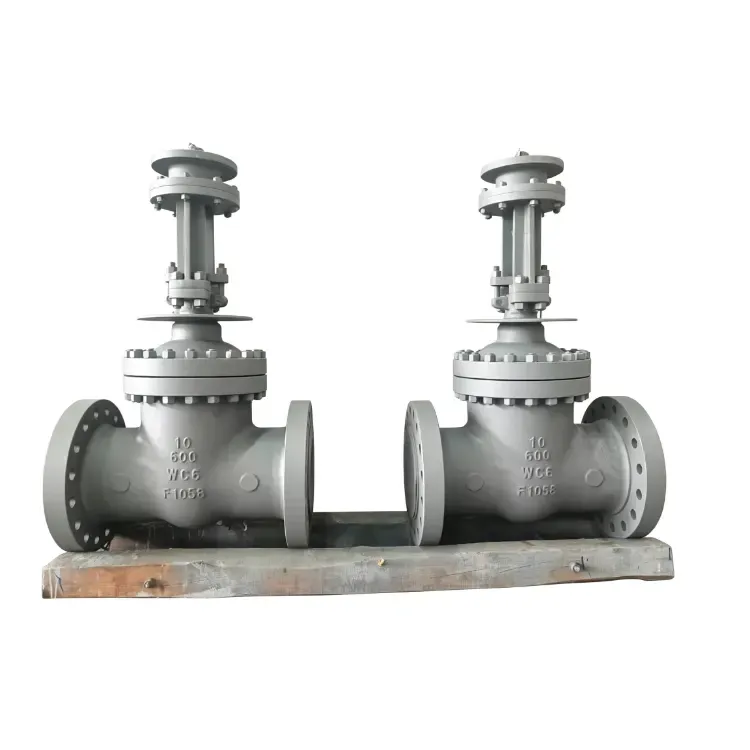

Högtemperaturslussventil med värmeavledning

Hanno Valve högtemperaturslussventil med värmeavledning är en specialkonstruerad isoleringsventil designad för pålitlig avstängning i termiska vätskesystem som arbetar vid förhöjda temperaturer. Genom att införliva en förlängd huv och integrerad värmeavledningsstruktur reducerar denna ventil effektivt värmeöverföringen från ventilkroppen till spindeln, packningen och ställdonet. Det används i stor utsträckning i högtemperaturapplikationer för ånga, termisk olja och rökgaser inom kraftgenerering, petrokemi, raffinering och energiindustri.

Tillverkad av Zhejiang Hengnuo Valve Manufacturing Co., Ltd. under varumärket Hanno Valve, representerar denna serie över 25 års expertis inom ventiltillverkning. Företaget arbetar från en modern 18 000 m² produktionsanläggning belägen i Zhejiang Lishui Bihu Valve Industry Area, Kinas välkända industriella ventiltillverkningsbas. Med en kunnig personalstyrka på 150 anställda, inklusive mer än 32 seniora tekniska ingenjörer, upprätthåller Hanno Valve rigorösa kvalitetsstandarder under hela produktionsprocessen.

Viktiga designfunktioner

Värmeavledningsstruktur

Till skillnad från vanliga slussventiler har denna modell ett specialbyggt kylflänssystem designat för att skydda kritiska tätningskomponenter från extrema temperaturer:

Förlängd motorhuv: Ökar avståndet mellan den varma ventilkroppen och det svalare packningsområdet, vilket avsevärt sänker temperaturen vid gland- och spindeltätningarna.

Finnad eller räfflad struktur: Förlängd yta förbättrar naturlig konvektion och strålningskylning, vilket effektivt leder bort värme innan den når den övre stammen och packningskammaren.

Luftkyld kammare: En luftspalt eller flänsad sektion fungerar som en termisk barriär, vilket minimerar ledande värmeöverföring från kroppen till motorhuven och ställdonet.

High-Temp Packing System: Förstärkt grafit- eller keramisk fiberpackning bibehåller tätningsintegriteten vid höga skafttemperaturer, vilket säkerställer tillförlitlig långsiktig prestanda.

Denna design säkerställer förlängd packningslivslängd, minskad underhållsfrekvens och förbättrad förarsäkerhet.

Materialval

Materialen är noggrant utvalda för att motstå krypning, oxidation och termisk cykling vid hög temperatur:

Kaross och motorhuv: A217 WC6/WC9/C5, A351 CF8C

Grind och säte: Hård yta med Stellite eller liknande slitstarka legeringar

Stam: A182 F6a, F304, F316 eller nederbördshärdade rostfria stål

Förpackning: Flexibel grafit med anti-extruderingsringar

Tekniska specifikationer

Ventilen är tillverkad i enlighet med internationellt erkända standarder:

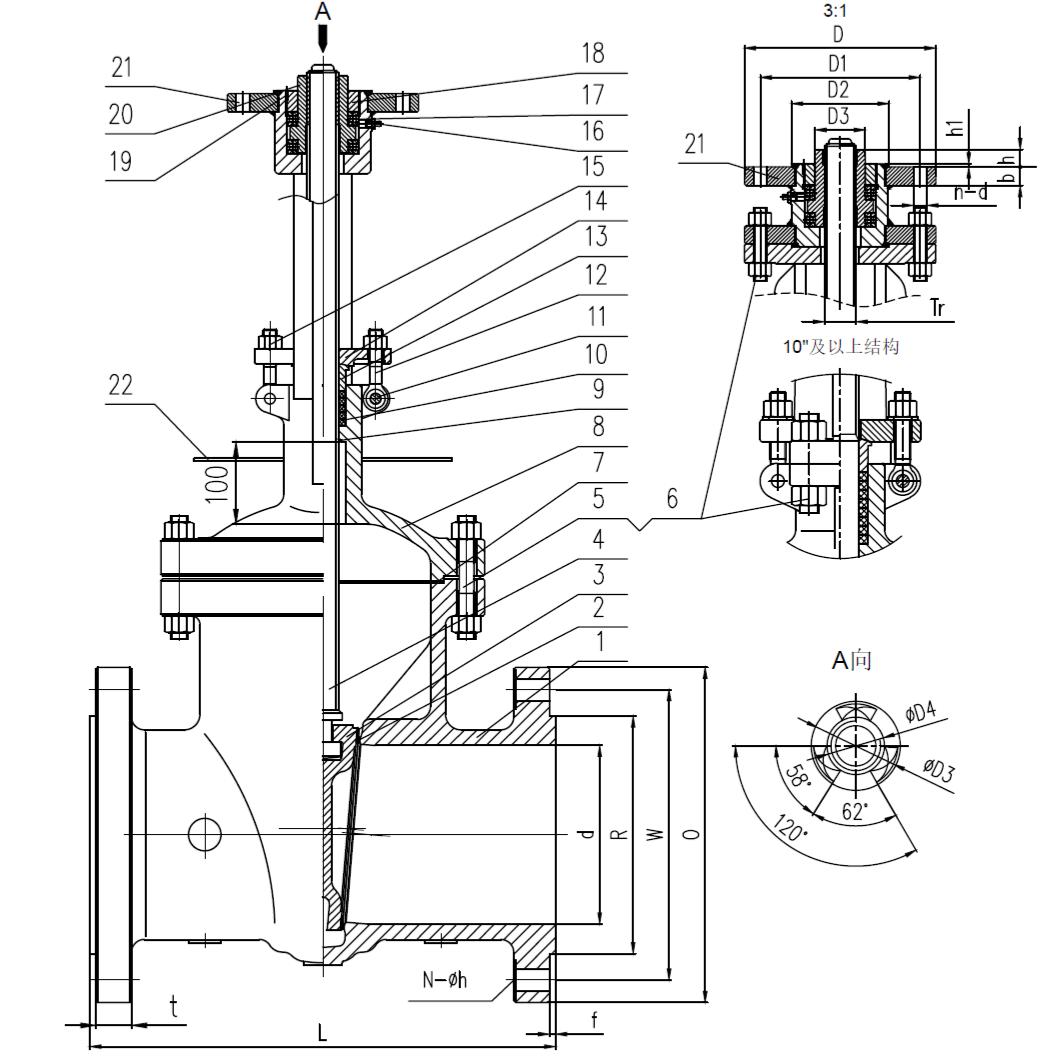

Måttdata (600LB klass, WC6-kropp, RF-fläns)

Mått i mm

Driftsdata (exempel på applikationer)

Kvalitetssäkring och certifieringar

Hanno Valves engagemang för kvalitet valideras av en omfattande portfölj av internationella certifieringar:

ISO9001 Certifiering av internationellt kvalitetsledningssystem

ISO14001 Certifiering av miljöledningssystem

API 600 American Petroleum Institute-certifiering

CE European Conformity Certification

TC 010/032 rysk certifiering

TS Special Equipment Manufacturing License of China

Företaget driver sitt eget gjuteri som använder avancerad förbelagd sandgjutningsteknik, vilket säkerställer högkvalitativa precisionsgjutgods med förbättrad dimensionsnoggrannhet och kortare produktionsledtider.

Med 40+ uppsättningar av professionell bearbetnings- och testutrustning, 100 % produktgenomföring och oberoende gjuterikapacitet, levererar Hanno Valve tillförlitliga, högpresterande ventiler för kritiska högtemperaturapplikationer över hela världen.

Typiska applikationer

Kraftgenerering: Pannångisolering, huvudångledningsventiler

Petrokemi och raffinering: Högtemperaturprocesslinjer, FCC-enheter, rå/vakuumdestillation

Termiska oljesystem: Värmeöverföringsvätskekretsar som kräver pålitlig avstängning

Rökgasbehandling: Gasisolering och avledning vid hög temperatur
