Grindventiler, backventiler och klotventiler: Hur väljer du rätt ventil?

Grindventiler, Backventiler, ochGlobventileranvänds ofta i industriella rörsystem, men de är designade för olika flödeskontrollkrav. En slussventil används huvudsakligen för att isolera en rörledning, en backventil förhindrar omvänt flöde, medan en klotventil vanligtvis väljs för flödesreglering.

Att förstå hur dessa tre ventiltyper fungerar och var de normalt används kan göra valet av ventil enklare, speciellt när man arbetar med olika tryck, temperatur och mediaförhållanden.

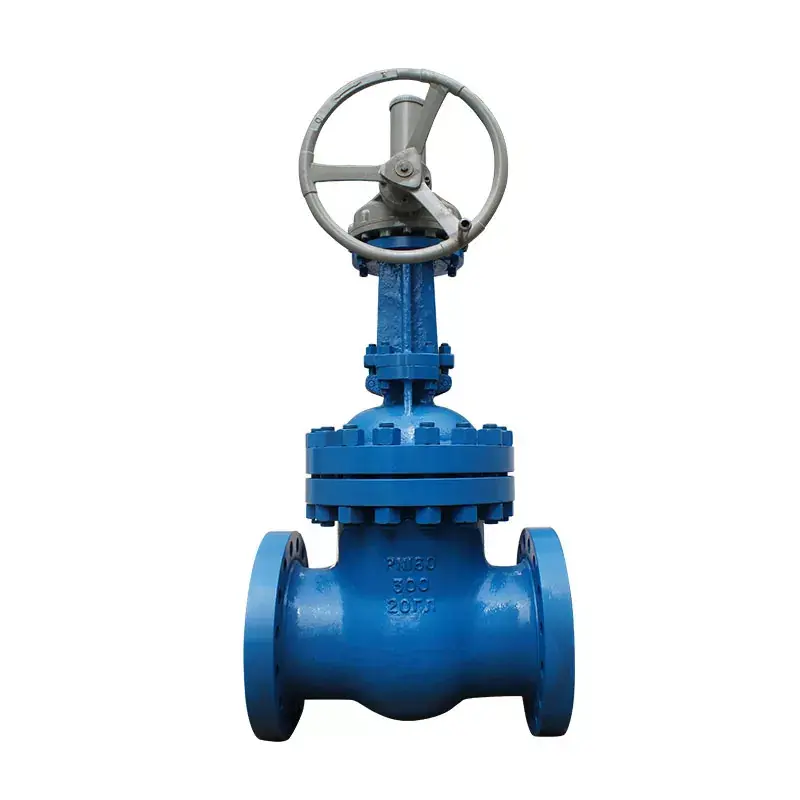

Vad används en grindventil till?

A grindventilöppnar och stänger rörledningen genom att flytta en grind eller kil bort från eller in i flödespassagen. När den är helt öppen lyfts porten ut ur huvudflödesvägen, vilket gör denna ventiltyp lämplig för applikationer där rörledningen måste vara helt öppen under normal drift.

Grindventiler används vanligtvis som isoleringsventiler snarare än strypventiler. De installeras vanligtvis där en rörledningssektion måste stängas av för underhåll, utbyte av utrustning eller processkontroll.

Vanliga tillämpningar av grindventiler

• Olje- och gasledningar
• Vattenreningssystem
• Kraftverk
• Kemiska processsystem
• Industriella processrörledningar
• Ånga och verktygssystem

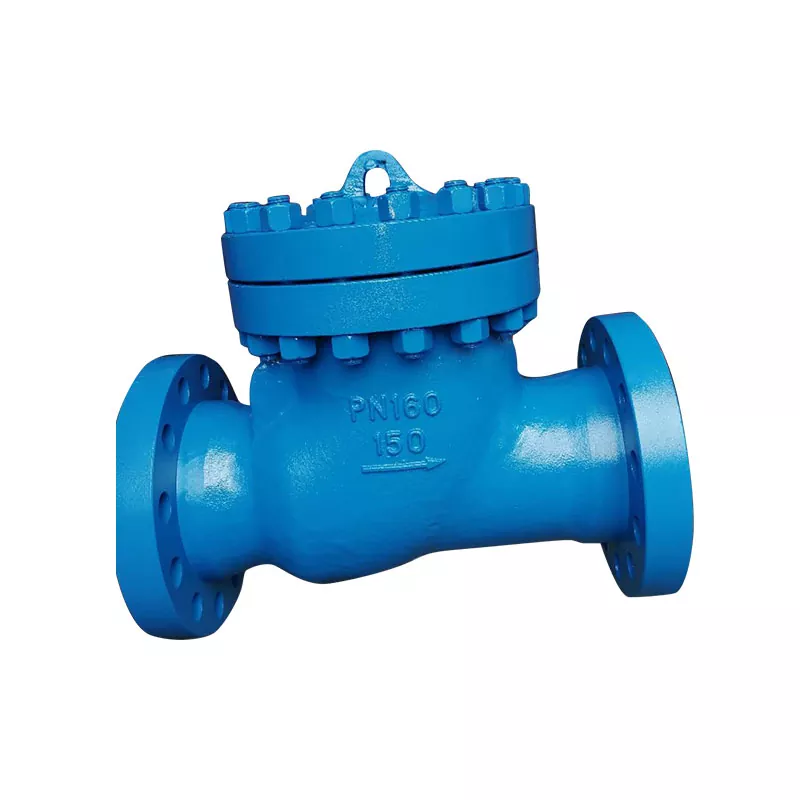

Vad gör en backventil?

Abackventilär utformad för att tillåta vätska att röra sig i en riktning samtidigt som den förhindrar att den strömmar bakåt. Till skillnad från manuellt manövrerade sluss- och klotventiler fungerar de flesta backventiler automatiskt enligt flödes- och tryckförhållandena i rörledningen.

Detta gör backventiler särskilt användbara för att skydda pumpar, kompressorer och annan utrustning från omvänt flöde som kan påverka systemets funktion.

Vanliga tillämpningar av backventiler

• Pumpens utloppsledningar
• Vattenförsörjningssystem
• Pann- och ångsystem
• Bearbetning av olja och gas
• Kemiska rörledningar
• Kylvattensystem

Backventiler finns i olika utföranden, såsom svängbackventiler och lyftbackventiler. Lämplig konstruktion beror på faktorer inklusive flödesriktning, installationsposition, tryck, vätskeegenskaper och det erforderliga svaret på omvänt flöde.

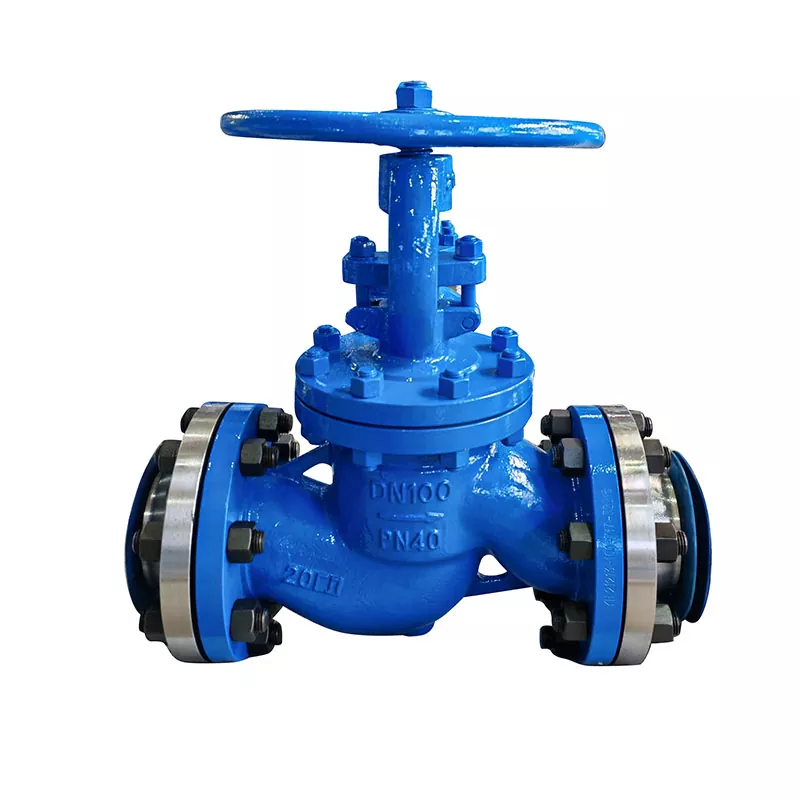

Vad är en klotventil utformad för?

A klotventilanvänder en rörlig skiva och säte för att styra flödespassagen. Dess konstruktion gör den lämplig för applikationer där flödet behöver justeras istället för att helt enkelt slås på eller helt av.

Globventiler används därför ofta för strypning och flödesreglering i industriella processsystem. De kan manövreras manuellt eller kombineras med ett ställdon när automatisk styrning krävs.

Vanliga tillämpningar av klotventiler

• Ångledningar
• Kylvattensystem
• Utrustning för kemisk bearbetning
• Kraftgenereringssystem
• Värmesystem
• Industriella processlinjer

Grindventil vs. backventil vs. klotventil

Vilken ventil är bättre för flödeskontroll?

Rätt val beror på vad ventilen behöver åstadkomma i rörsystemet.

• För rörledningsisolering:En slussventil övervägs i allmänhet när huvudkravet är att stoppa eller återställa flödet.
• För att förhindra tillbakaflöde:En backventil används för att hålla mediet i rörelse i den avsedda riktningen.
• För flödesreglering:En klotventil väljs vanligtvis när flödet behöver justeras under drift.

Dessa ventiltyper är inte nödvändigtvis alternativ till varandra. I många industriella system installeras de tillsammans eftersom var och en har olika funktioner.

Vad bör du tänka på när du väljer en industriell ventil?

1. Flytande medium

Identifiera mediet som strömmar genom rörledningen, såsom vatten, ånga, olja, gas eller kemikalier. Mediet påverkar ventilmaterial, tätningskrav och övergripande konstruktion.

2. Tryck och temperatur

Kontrollera systemets arbetstryck och temperatur innan du väljer en ventil. Högtrycks- och högtemperaturtjänster kan kräva specifika kropps-, klädsel-, sätes- och tätningsmaterial.

3. Rörledningsstorlek

Ventilstorleken bör överensstämma med rörledningen och erforderliga flödesförhållanden. Anslutningstyp och tillämpliga standarder bör också bekräftas innan beställning.

4. Flödesriktning

Flödesriktningen är särskilt viktig när man väljer och installerar en backventil. Ventilen måste installeras enligt dess designade flödesriktning för att fungera korrekt.

5. Isolering eller reglering

Ett av de enklaste sätten att begränsa valet av ventiler är att avgöra om applikationen kräver isolering, skydd mot omvänt flöde eller flödesreglering.

6. Driftsmetod

Beroende på applikation kan ventiler manövreras manuellt eller förses med pneumatiska, elektriska eller andra ställdon för fjärrmanövrering eller automatisk drift.

Kan grindventiler, backventiler och klotventiler användas i samma system?

Ja. Dessa tre ventiltyper kan utföra olika funktioner inom samma rörsystem.

Till exempel kan ett pumpsystem använda en slussventil för att isolera rörledningen under underhåll, en backventil för att förhindra omvänt flöde och en klotventil i en annan sektion där flödesjustering krävs.

Det viktiga är att inte välja en ventil bara för att den matchar rörledningens storlek. Ventiltypen bör först matcha den önskade funktionen, följt av tryck, temperatur, medium, material, anslutningsstandarder och driftsförhållanden.

Vanliga frågor om grindventiler, backventiler och klotventiler

Kan en grindventil användas för strypning?

Grindventiler är i första hand konstruerade för isolering snarare än kontinuerlig strypning. Om regelbunden flödesjustering krävs kan en klotventil vara mer lämplig.

Behöver en backventil manuell drift?

De flesta backventiler fungerar automatiskt genom mediets tryck och flöde, så de kräver normalt inte manuell drift.

Kan en klotventil användas för avstängning?

En klotventil kan ge avstängning, men dess främsta fördel är flödesreglering. Det lämpliga valet beror på kraven på rörsystemet.

Hur väljer jag mellan en grindventil och en klotventil?

Om huvudkravet är att isolera en rörledning övervägs generellt en slussventil. Om applikationen kräver upprepad eller kontrollerad flödesjustering är en klotventil vanligtvis mer lämplig.

Vilken information behövs när man köper en industriell ventil?

Viktig information inkluderar normalt ventiltyp, nominell storlek, tryckklassificering, arbetstemperatur, medium, anslutningsstandard, materialkrav och driftsmetod. Specialapplikationer kan också kräva information om flödesförhållanden och installation.
