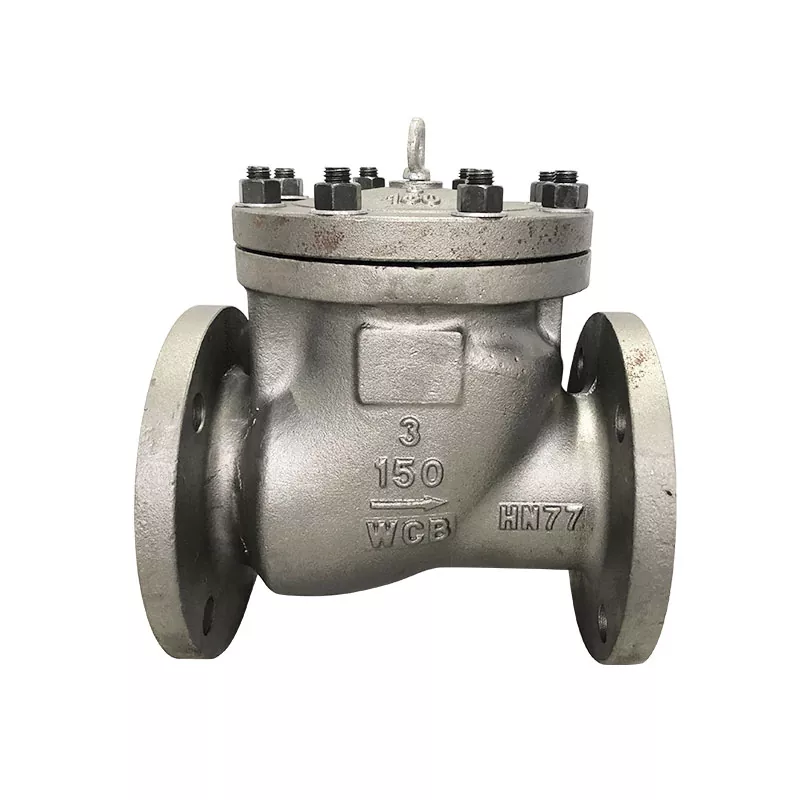

API backventiler

Hanno Valve högkvalitativa API backventiler med svängskiva, enkel struktur, känslig verkan, bra tätningsprestanda, lång livslängd. API backventiler är lämpliga för olika arbetsförhållanden, såsom petroleum, kemisk industri, termisk kraftverk, etc., nominellt tryckintervall är 150LB ~ 2500LB, arbetstemperaturen är -29 ℃ ~ 550 ℃. ‌

Skicka förfrågan

Produktbeskrivning

Hanno Valve högkvalitativa API backventilers design uppfyller kraven i amerikansk nationell standard ANSI B16.34 och API 6D för att säkerställa produktkvalitet och prestanda.

API backventiler avser en ventil som automatiskt öppnar och stänger ventilskivan baserat på själva mediets flöde, som används för att förhindra återflöde av mediet. Det är också känt som en backventil, envägsventil, backflowventil och backtrycksventil. Backventilen tillhör en automatisk ventil, vars huvudsakliga funktion är att förhindra mediumåterflöde, förhindra att pump och drivmotor backar, samt förhindra utsläpp av behållarmedium. Backventiler kan också användas på rörledningar för att försörja hjälpsystem där trycket kan stiga över systemtrycket. Backventiler kan huvudsakligen delas in i svängbackventiler (roterande enligt tyngdpunkten) och lyftbackventiler (som rör sig längs axeln)

Produktparametrar

N.B	d	L	0	V	R	t	f	H	N-öh
2	50.8	203	150	120.7	921	14.3	2	163	4-19
2-1/2°	63.5	216	180	139.7	104.8	15.9	2	185	4-19
3	76.2	241	190	152.4	127.0	175	2	217	4-19
4'	101.6	292	230	190.5	157.2	223	2	249	8-19
6'	152.4	356	280	241.3	215.9	23.9	2	289	8-22
8	203.2	495	345	298.5	269.9	27.0	2	370	8-22
10	254.0	622	405	362.0	323.8	28.6	2	429	12-26
12	304.8	698	485	431.8	381.0	30.2	2	476	12-26
14'	336.6	787	535	476.3	412.8	33.4	2	503	12-29
16'	387.4	864	595	539.8	469.9	35.0	2	545	16-29
18	438.2	978	635	577.9	533.4	38.1	2	618	16-32
20	489.0	978	700	635.0	5842	41.3	2	670	20-32
24'	590.6	1295	815	749.3	6922	46.1	2	803	20-35

Material

API Check Valves

INGA.	DELENS NAMN	MATERIAL
1	KROPP	ASTM A216-VCB
2	SKIVMÖTTER	STÅL
3	DISC MUT PIN	STÅL
4	DISC WASHER	STÅL
5	SPIKA	ASTM A216-VCB
6	SKIVA	ASTM A216-VCB+13CR
7	PLATS	ASTM A105+STL
8	GÅNGJÄRNSPIN	ASTM A182-F6a
9	TÄCKA	ASTM A216-VCB
10	TÄCKBULT	ASTM A193-B7
11	TÄCKMÖTTER	ASTM A194-2H
12	PACKNING	STÅL+GRAFIT
13	FJÄDERBRUCK	STÅL
14	HEX, BULT	STÅL
15	LAGERKONS	ASTM A216-VCB
16	ÖGON BULT	STÅL
