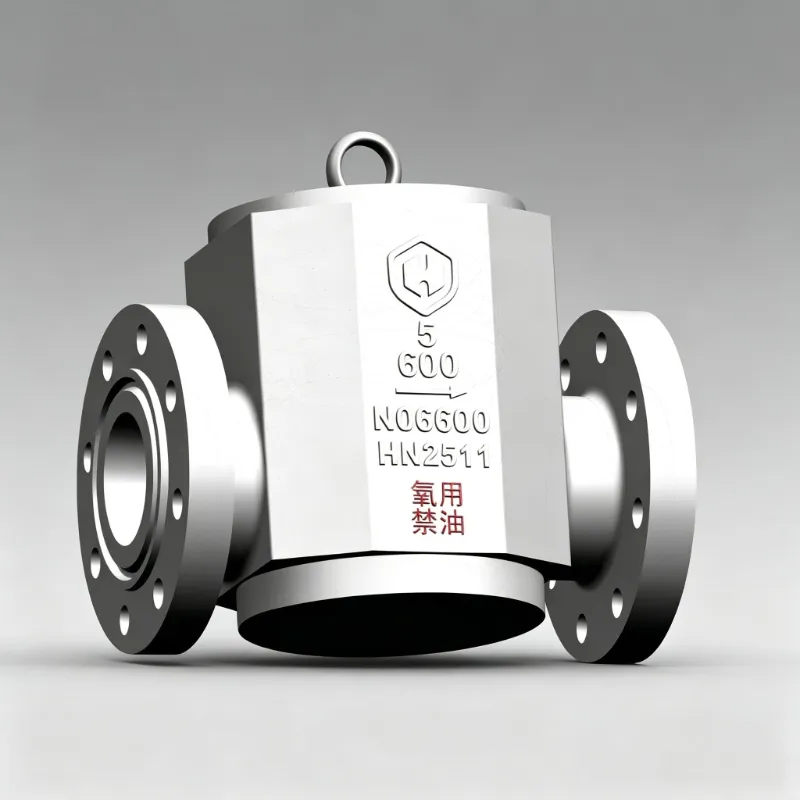

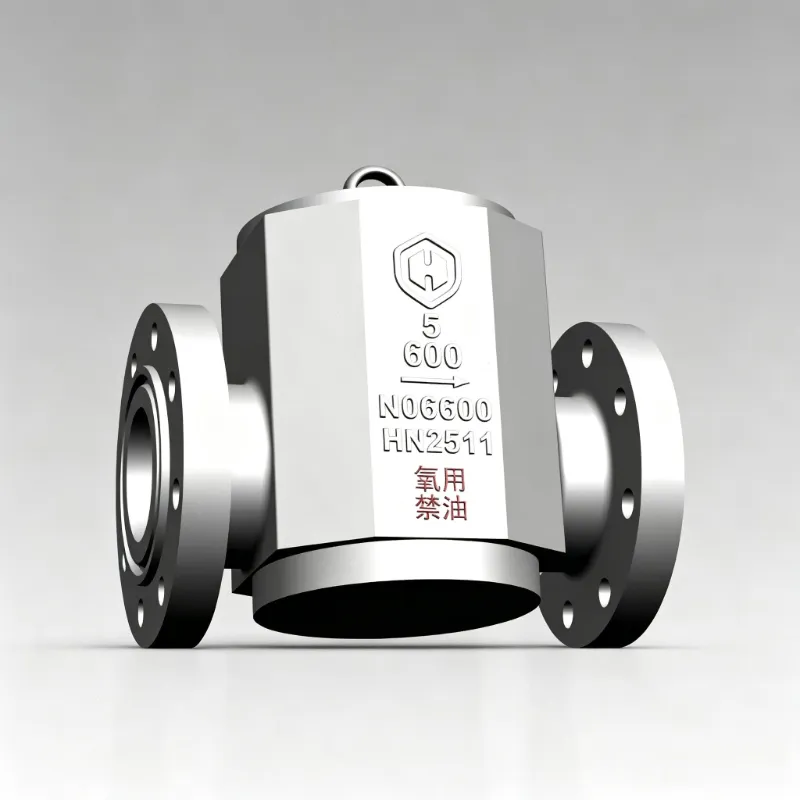

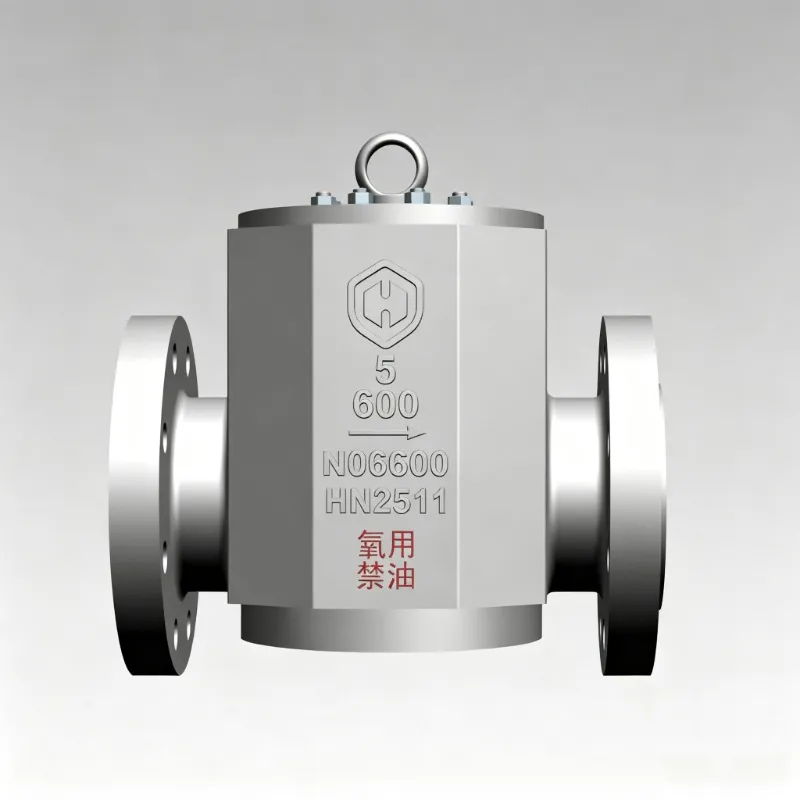

Gratis smidd backventil

Hanno Valve tillverkar Free Forged Back Valve i Kina för krävande industriella applikationer. Denna backventil av svängtyp är tillverkad av Inconel 600-material och designad för syrgasservice. Alla ventildelar genomgår strikt avfettningsbehandling före leverans.

Svängbackventildesign för envägsflöde

En backventil är en automatisk ventil som tillåter vätska att flöda i en riktning och förhindrar omvänt flöde.

Denna gratis smidda backventil använder en skiva av svängtyp. Skivan rör sig med mediets riktning och stängs när omvänt flöde inträffar, vilket hjälper till att förhindra tillbakaflöde i rörledningen.

Ventilen är lämplig för applikationer där omvänd flödesskydd krävs för rörledningar och ansluten utrustning.

Gratis smide och Inconel 600-material

Denna ventil är tillverkad med fri smidesteknik. Jämfört med en konventionell gjutstruktur kan smidesprocessen ge förbättrade mekaniska egenskaper och en förfinad kornstruktur.

Ventilen använder Inconel 600, en nickel-kromlegering som används för applikationer som kräver korrosionsbeständighet och prestanda vid hög temperatur.

Enligt de medföljande tekniska kraven är materialet även föremål för krav på kemisk sammansättning, värmebehandling och metallografisk struktur.

Designad för Oxygen Service

Syreservice lägger särskild vikt vid ventilkomponenternas renhet.

För denna applikation genomgår alla delar av ventilen en strikt avfettningsbehandling. Avfettningsprocessen är en viktig del av att förbereda ventilen för syrgasservice.

De medföljande tekniska kraven anger även renhetsrelaterade krav på ventilen och dess komponenter.

Tekniska specifikationer

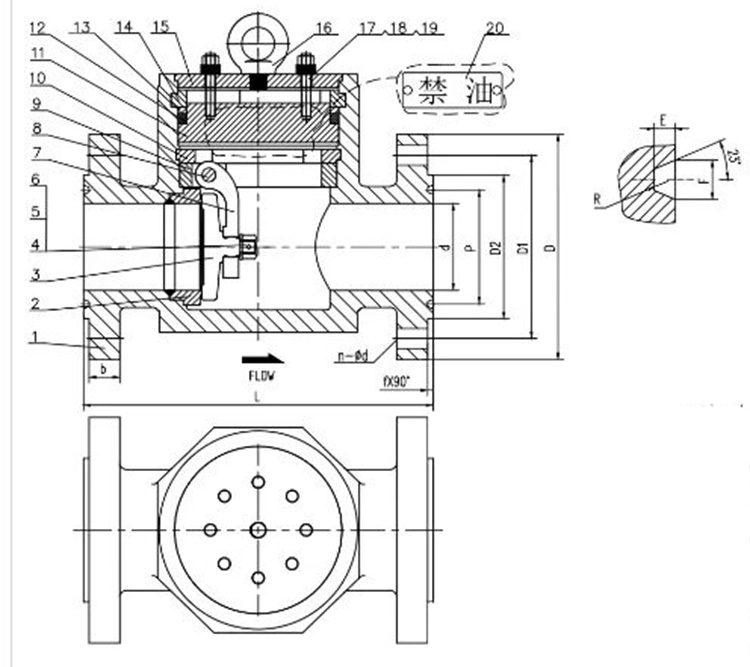

1. Styckelista (BOM)

2. Måttspecifikationer

Tillämpliga standarder

Ventilen är konstruerad och testad enligt de standarder som anges i den medföljande tekniska dokumentationen.

API 594

API 594 är specificerad som designstandard för denna backventil.

API 598

API 598 är specificerad för ventilinspektion och tryckprovning. Den bifogade ritningen anger ett skaltesttryck på 154 bar, ett sätestesttryck på 113 bar och ett lågtryckstätningstest på 6 bar.

ASME B16.5

Flänsdimensionerna och anslutningskraven följer ASME B16.5 som specificerats i den tekniska dokumentationen.

ASME B16.10

Måtten ansikte mot ansikte är designad enligt ASME B16.10.

Inspektion och kvalitetskrav

Hanno Valves medföljande tekniska krav specificerar inspektionskrav som täcker material, tryckinnehållande delar, ventilhuskomponenter och slutprovning.

Kraven inkluderar:

Kontroll av kemisk sammansättning för det specificerade materialet

Värmebehandling enligt gällande ASTM- och EN-krav

Metallografisk inspektion enligt ASTM E381

100% UT- och PT-kontroll för specificerade tryckhaltiga delar

100 % RT-inspektion för specificerade gjutna ventilkomponenter

Trycktestning enligt de specificerade API 598-kraven

Antistatiska prestandakrav

Strikt avfettningsbehandling för syrgasservice

För antistatisk prestanda specificerar de tekniska kraven ett jordningsmotstånd på mindre än 10 Ω och ett motstånd från fläns till fläns på mindre än 0,03 Ω.

Tillverkningsdetaljer

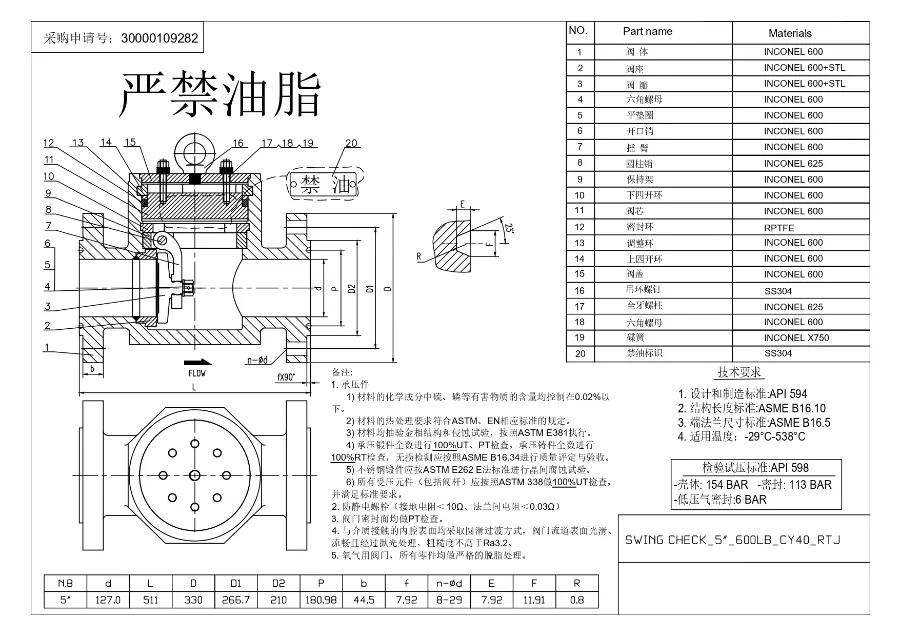

Den tekniska ritningen anger en 5-tums ventil med en nominell diameter på 127 mm och en yta mot yta på 511 mm.

De medföljande tekniska kraven anger även det tillämpliga temperaturområdet som -29°C till 538°C.

Dessa dimensionella och tekniska krav ger en referens för konstruktionsval, rörledningsinstallation och inspektion.

Om Hanno Valve

Hanno Valve är ventilmärket från Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo har mer än 25 års erfarenhet av ventiltillverkning och är beläget i Bihu Valve Industry Area i Lishui, Zhejiang, Kina. Företaget har ett produktionsområde på cirka 18 000㎡ och mer än 150 anställda, inklusive över 32 seniora tekniker.

Företagets huvudprodukter inkluderar:

Grindventiler

Backventiler

Globventiler

Kraftverksventiler

Hengnuo driver också ett eget gjuteri. Gjuteriet använder förbelagd sandteknologi för att tillverka gjutgods för företagets ventiltillverkningsverksamhet.

Hanno Ventil Tillverkningskapacitet

Vanliga frågor

Vilken typ av backventil är detta?

Detta är en backventil av svängtyp. Ventilen använder en svängskiva för att tillåta flöde i en riktning och förhindra omvänt flöde.

Vilket material används för denna frismidda backventil?

Ventilen är tillverkad av Inconel 600-material.

Är denna ventil utformad för syrgasservice?

Ja. Den medföljande produktinformationen anger ventilen för syrgasservice, och alla ventildelar genomgår en strikt avfettningsbehandling.

Vilka standarder är specificerade för ventilen?

Den medföljande tekniska dokumentationen specificerar API 594, API 598, ASME B16.5 och ASME B16.10.

Vad är det tillämpliga temperaturområdet?

Det specificerade tillämpliga temperaturområdet är -29°C till 538°C.

Vilken storlek visas på den tekniska ritningen?

Den medföljande ritningen visar en 5-tums ventil, med en nominell diameter på 127 mm och en yta mot yta på 511 mm.
