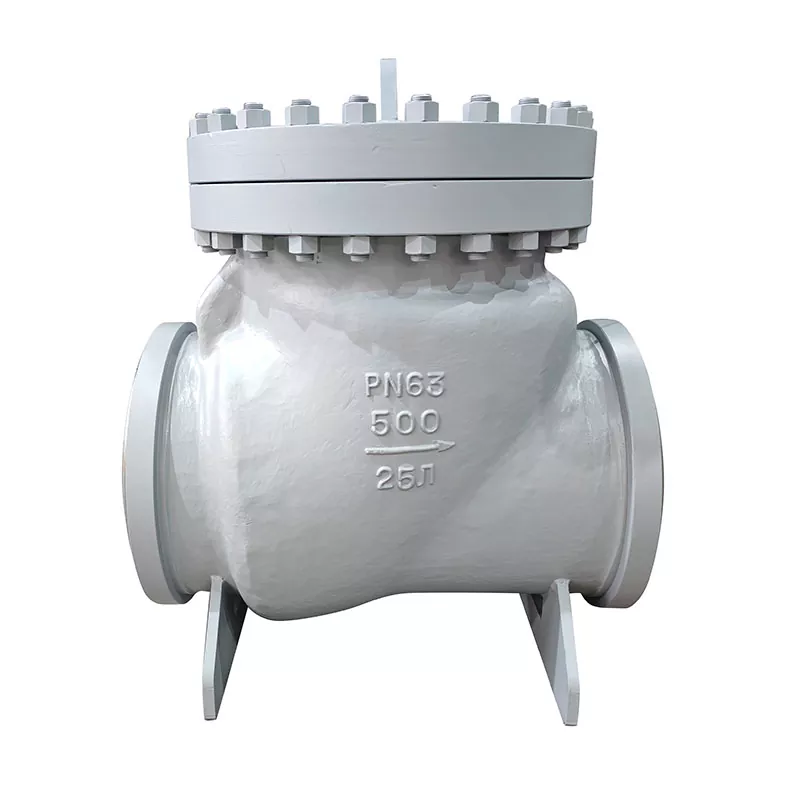

Stumsvetsade backventiler

Hanno Valve stumsvetsade backventilen har en invändig vipparm med roterande öppningsstruktur, med alla öppnings- och stängningskomponenter installerade inuti ventilhuset, vilket förhindrar externt läckage förutom tätningspackningen och tätningsringen vid mittflänsen. Vippröret och ventilutlösningsanslutningen har en sfärisk anslutningsstruktur, vilket ger ventilen 360-graders frihet och mikropositionskompensation. Denna ventil är idealisk för rena medier, såsom vatten, ånga, olja, salpetersyra, ättiksyra och urea, men inte lämplig för media som innehåller fasta partiklar eller hög viskositet. Det används ofta i rörledningar för industrier som petroleum, kemikalier, läkemedel, gödningsmedel och elektricitet.

Produktens nyckelfunktioner

Våra stumsvetsade backventiler har valts ut av industrier som kraft, kemikalier, petroleum och vattenskydd. Genom många års erfarenhet har de visat sig möta behoven hos olika industriella tillämpningar.

Konsekvent förbättring för att bibehålla högkvalitativ produktkvalitet.

Betrodd av både inhemska och internationella kunder.

Om Hengnuo Valve

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. har 25 års erfarenhet av ventiltillverkning, belägen i kinesisk industriventiltillverkningsbas - Zhejiang Lishui Bihu ventilindustriområde, produktionsområdet är 18000 kvadratmeter. Hengnuo Valve har 150 anställda, seniora tekniker mer än 32 personer. Företagets huvudprodukter är slussventiler, backventiler, klotventiler och kraftverksventiler. Hengnuo Valve har också sitt eget gjuteri, gjuteri som använder den mest avancerade förbelagda sandteknologin, ger fabriken hög kvalitet och hög precision gjutgods, mycket förbättrad kvalitet och produktionstid för Hengnuo Valve.

Kärnfördelar med Hanno ventil stumsvetsade backventiler

Hanno Valve stumsvetsade backventil erbjuder flera distinkta fördelar jämfört med konventionella backventilkonstruktioner. Den interna vipparmens roterande struktur säkerställer att alla rörliga delar förblir innanför tryckgränsen, vilket minimerar potentiella läckagevägar. Endast den mittersta flänstätningspackningen och tätningsringen är yttre kontaktpunkter, vilket förenklar underhålls- och inspektionsrutinerna.

Den sfäriska anslutningen mellan vippröret och ventilutlösningen ger 360-graders frihet och mikropositionskompensation. Denna funktion gör att den stumsvetsade backventilen Hanno Valve kan hantera mindre rörfel och termisk expansion utan att binda. Som ett resultat rapporterar användarna längre serviceintervall och minskat slitage på tätningsytor.

För inköpsproffs som letar efter en pålitlig stumsvetsad backventil, levererar Hanno Valve-produktlinjen konsekvent prestanda i krävande applikationer inklusive uppströms olja och gas, kemisk bearbetning och högrena farmaceutiska system.

Tekniska specifikationer

Parameter	Specifikation
Storleksintervall	1/2 tum till 20 tum (DN15 till DN500)
Tryckklass	ASME klass 150 till 2500, PN16 till PN420
Kroppsmaterial	WCB, WC6, WC9, CF8, CF8M, CF3M, Duplext rostfritt stål
Säte och skivmaterial	SS304, SS316, Stellite hårdbeläggning (tillval)
Avsluta anslutning	Stumsvetsändar ASME B16.25
Temperaturområde	-29 grader C till +425 grader C (högre på begäran)
Tillämpligt media	Vatten, ånga, olja, salpetersyra, ättiksyra, urea (endast rena medier)
Designstandarder	API 6D, ASME B16.34, ISO 15761

Materialjämförelse och driftsgränser

Materialklass	Max arbetstryck vid 100 grader F	Typisk tjänst
WCB kolstål	285 psi (klass 150) / 740 psi (klass 300)	Vatten, ånga, olja, gas
CF8M 316 rostfritt stål	275 psi (klass 150) / 720 psi (klass 300)	Frätande och sura medier, läkemedelslinjer
CF3M Low Carbon 316L	275 psi (klass 150)	Urea, salpetersyra, högrent vatten
WC9 Legerat stål	740 psi (klass 300) upp till 540 grader C	Hög temperatur ånga, kraftverk applikationer

Varför välja Hanno ventil stumsvetsade backventiler för ditt projekt

När du köper en Hanno Valve stumsvetsad backventil drar du nytta av 25 års tillverkningsexpertis och en vertikalt integrerad produktionsprocess. Det egna gjuteriet använder förbelagd sandteknik för att producera högprecisionsgjutgods, vilket säkerställer konsekvent väggtjocklek och defektfria komponenter. Detta leder direkt till pålitlig prestanda på fältet.

Den stumsvetsade backventilen Hanno Valve är betrodd av inhemska och internationella kunder inom kraftgenerering, olja och gas, kemisk bearbetning och vattenbehandling. Återkommande beställningar från större ingenjörsfirmor bekräftar produktens hållbarhet och värdeförslag.

För köpare som söker en stumsvetsad backventil som balanserar prestanda, tillförlitlighet och kostnadseffektivitet, tillhandahåller Hanno Valve en beprövad lösning som backas upp av dokumenterad fälthistorik och omfattande kvalitetskontroll.

Vanliga frågor

F: Kan Hanno Valve stumsvetsade backventiler installeras i vertikala linjer?
A: Ja, men endast med uppåtgående flödesriktning (botten till toppen). Skivan är beroende av gravitationen för att stänga, så vertikalt nedåtgående flöde rekommenderas inte. Kontakta Hanno Ventiltekniker för specifik installationsvägledning.

F: Vilka medier är inte lämpliga för dessa ventiler?
S: Hanno Valve stumsvetsade backventilen är designad för rena media. Den bör inte användas med vätskor som innehåller fasta partiklar, slam eller högviskösa vätskor som kan förhindra att skivan sitter ordentligt.

F: Vilken dokumentation medföljer varje ventil?
S: Standarddokumentationen inkluderar materialtestcertifikat (EN 10204 3.1), hydrostatiskt trycktestrapport, visuell inspektionsprotokoll och ventilidentifieringsetikett. Tredjepartsbesiktning kan ordnas på begäran.

F: Vad är den typiska ledtiden för Hanno Valve stumsvetsade backventiler?
S: Standard ledtid är 15 till 30 arbetsdagar beroende på materialkvalitet och kvantitet. Det egna gjuteriet tillåter kortare ledtider för vanliga material som WCB och CF8M.

F: Hur förbättrar den sfäriska anslutningen livslängden?
S: Den sfäriska leden ger upp till plus eller minus 2 graders kompensation för vinkelfel. Detta minskar belastningen på vipparmen och gångjärnskomponenterna, vilket förhindrar för tidigt slitage orsakat av rörets termiska expansion eller installationstoleranser.

F: Finns reservdelar tillgängliga för Hanno Valve stumsvetsade backventiler?
S: Ja, Hanno Valve har ersättningspackningar, tätningsringar och kompletta trimenheter i lager för alla standardstorlekar. Kontakta reservdelsavdelningen med ditt ventilserienummer för korrekt identifiering.
