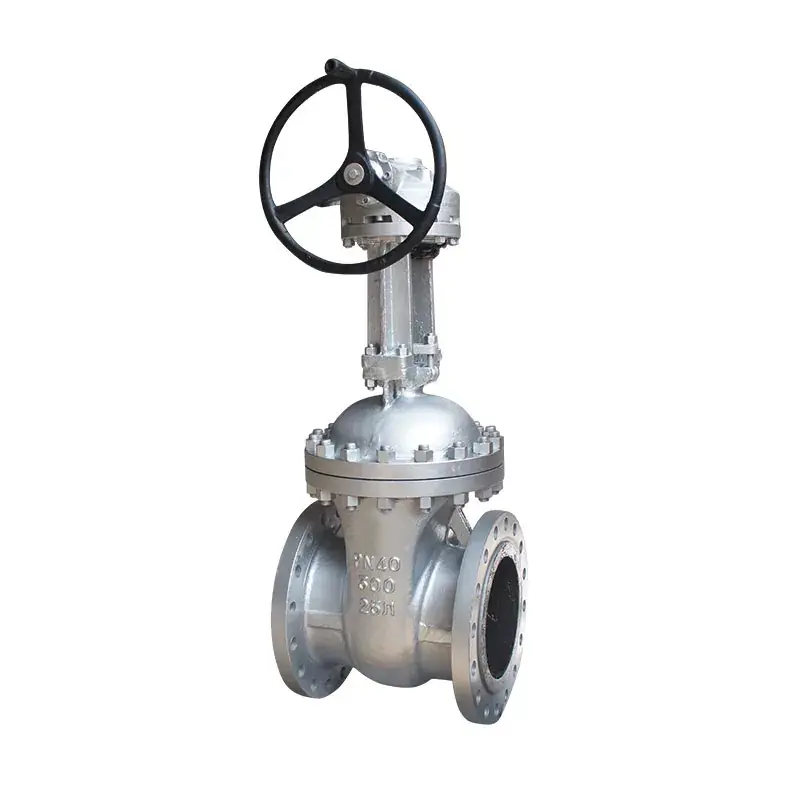

Grindventiler i stål

Stålportventiler avser grindventiler tillverkade av metallgjutgods. De skiljer sig från slussventiler i gjutjärn, slussventiler av smidd stål och slussventiler i formbart gjutjärn. Öppnings- och stängningskomponenten är grindplattan, som rör sig vinkelrätt mot vätskeriktningen. Spjällventilen är konstruerad för helt öppen eller helt stängd service och får inte användas för flödesreglering eller strypning.

Ventilen har två tätningsytor. I konventionella kilslussventiler bildar dessa ytor en kilformad vinkel som varierar med ventilparametrarna – vanligtvis 5° (eller 2°52' för lägre mediumtemperaturer). Spjällplattan på en kilslussventil kan tillverkas som en styv platta i ett stycke eller som en elastisk platta som tillåter en liten deformation för att kompensera för tätningsytans vinkelavvikelser under bearbetning. Elastiska plattor erbjuder betydande fördelar, inklusive lättare öppning och stängning, förbättrad tätning, bra minneseffekt av elastiska komponenter och lång livslängd. De är allmänt tillämpliga i reglerings- och transportanordningar för rörledningar i kranvatten, avloppssystem, konstruktion, petroleum, kemikalier, livsmedel, läkemedel, textil, elkraft, marin, metallurgi, energisystem och mer.

Stålportventiler – nyckelfunktioner

• Lågt vätskemotstånd

• Tätningsytor mindre benägna för medelfriktion och erosion

• Enkel öppning och stängning

• Obegränsad mediaflödesriktning, ingen flödesstörning, ingen tryckminskning

• Enkel struktur med kort strukturell längd

• Utmärkt tillverkningsbarhet

• Bred materialtillgänglighet för motståndskraft mot hög temperatur och högt tryck, med bred applikationspotential

Material

Typiska applikationer

Anpassning & OEM-service

Hanno Valve stöder full anpassning för att möta dina projektkrav:

• Tryckklassificering: PN10 – PN420 / Klass 150 – Klass 2500

• Storleksområde: DN50 – DN1200 (2" – 48")

• Ändanslutningar: RF, RTJ, BW, SW, gängad

• Driftstyp: Handratt, växellåda, elektriskt ställdon, pneumatiskt ställdon

• Specialbeläggningar: Epoxi, FBE, galvaniserad, högtemperaturfärg

• Icke-standardmaterial: Duplex rostfritt stål, Hastelloy, Monel, Inconel (på begäran)

✅ Korta ledtider tack vare egen gjutning och bearbetning. ✅ Provbeställningar och små partier välkomna.

Kvalitetssäkring

• 100 % trycktest (skal och säte) enligt API 598 / ISO 5208

• 100 % materialspårbarhet (kemiska och mekaniska rapporter)

• Eget gjuteri med förbelagd sandprocess – säkerställer felfria gjutgods

• Strikt måttbesiktning under och efter bearbetning

• Tillgängliga certifieringar: ISO 9001, API 6D, CE/PED, TS (Kina specialutrustningslicens)
