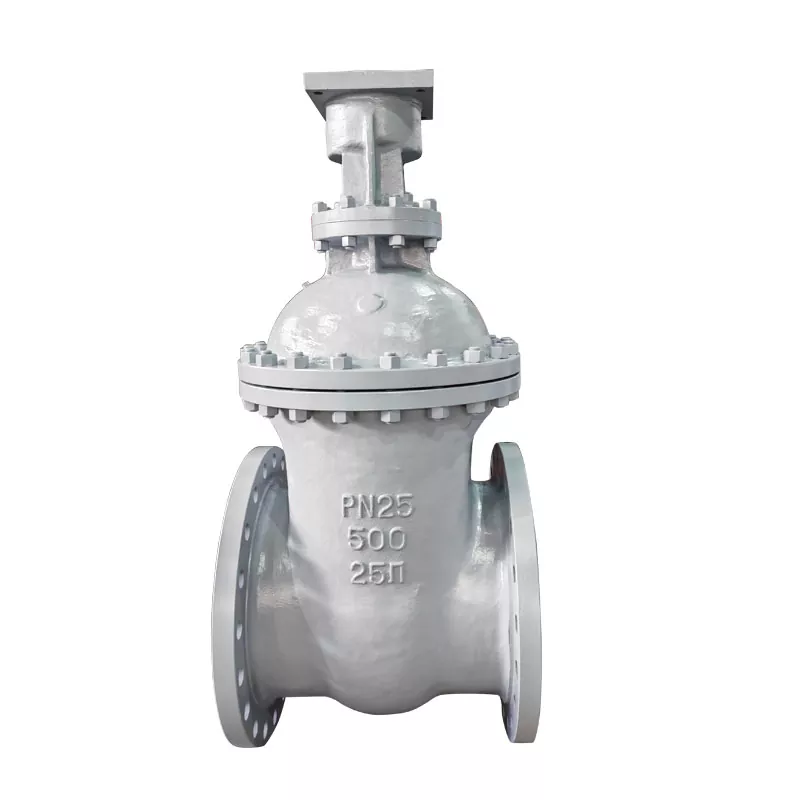

Icke stigande stamportventiler

Skaftet på Hanno Valve Non Rising Stem Gate Valves är gömt inuti, utseendet är enkelt och tar inte upp för mycket plats, speciellt lämpligt för små rörledningar eller lågviskösa vätskor. Denna design kan också minska interferensen av externa faktorer på ventilskaftet och ytterligare förlänga ventilens livslängd.

Skicka förfrågan

Produktbeskrivning

Hanno Valve Non Rising Stem Gate-ventiler är särskilt lämpliga för applikationer där installationsutrymmet är begränsat, hög tätningsprestanda och enkel manövrering krävs, såsom små rörsystem eller där installationsutrymmet är strikt begränsat.

1、 Funktionsprincipen för icke-stigande stamportventiler

Non Rising Stem Gate Valves är enheter som öppnar och stänger ventiler genom att rotera ventilskaftet. När ventilskaftet roterar uppåt, stiger ventilskivan i enlighet därmed och öppnar vätskekanalen; När ventilskaftet roterar nedåt, sjunker ventilskivan och stänger vätskekanalen. På grund av metalltätningen mellan ventilskivan och ventilsätet har den dolda spindelventilen bra tätningsprestanda. Dessutom är öppnings- och stängningsmomentet för den dolda spindelventilen relativt litet, vilket gör den lätt att använda och lämpar sig för olika miljöer och användningsscenarier.

2、 Strukturella egenskaper hos icke-stigande stamportventiler

1. Ventilkropp: Ventilkroppen hos Non Rising Stem Gate Valves är vanligtvis gjord av material som gjutjärn, gjutstål, rostfritt stål etc., som har hög hållfasthet och korrosionsbeständighet. Det finns en vätskekanal inuti ventilkroppen, och kanalens inlopp och utlopp är anslutna till rörledningen.

2. Ventilskiva: Ventilskivan är en nyckelkomponent i en dold spindelventil, som används för att kontrollera öppning och stängning av vätskekanaler. Ventilskivan är vanligtvis gjord av samma material som ventilkroppen, med god tätningsprestanda och slitstyrka.

3. Ventilspindel: Ventilskaftet är en komponent som förbinder ventilskivan och handtaget, och driver öppningen och stängningen av ventilskivan genom att vrida ventilspindeln. Ventilstammar är vanligtvis gjorda av höghållfasta material som rostfritt stål för att säkerställa god korrosionsbeständighet och längre livslängd.

4. Tätningsstruktur: Tätningsstrukturen hos en dold spindelventil består huvudsakligen av en ventilskiva och ett ventilsäte. Ventilsätet är vanligtvis tillverkat av elastiska material som gummi och polytetrafluoreten för att säkerställa en tät passning mellan ventilskivan och ventilsätet, och därigenom uppnå god tätningseffekt.‌

Material

Non Rising Stem Gate Valves

Inga.	Del	Material
1	Kropp	25L
2	Sitsyta	13 Cr
3	Kilskiva	25L+13Cr
4	Stammutter	Mässing
5	Stam	2Cr13
6	Packning	304+Grafit
7	Hätta	25L
8	Bult	A193-B7
9	Mutter	A194-2H
10	Bult	A193-B7
11	Mutter	A194-2H
12	Ok	25L
13	Förpackning	Flexibel grafit
14	Körtel	25L
15	Bult	A193-B7
16	Mutter	A194-2H
17	Kopp	Mässing
18	Kullager	GCr15
19	Lagerkörtel	25#
20	Låsmutter	25#
21	Stammutter	25#
22	Nyckel	45#
23	Ringa	13 Cr
