API Gate Valve Casting Guide: Vad du bör veta om ventilkroppsgjutning före produktion

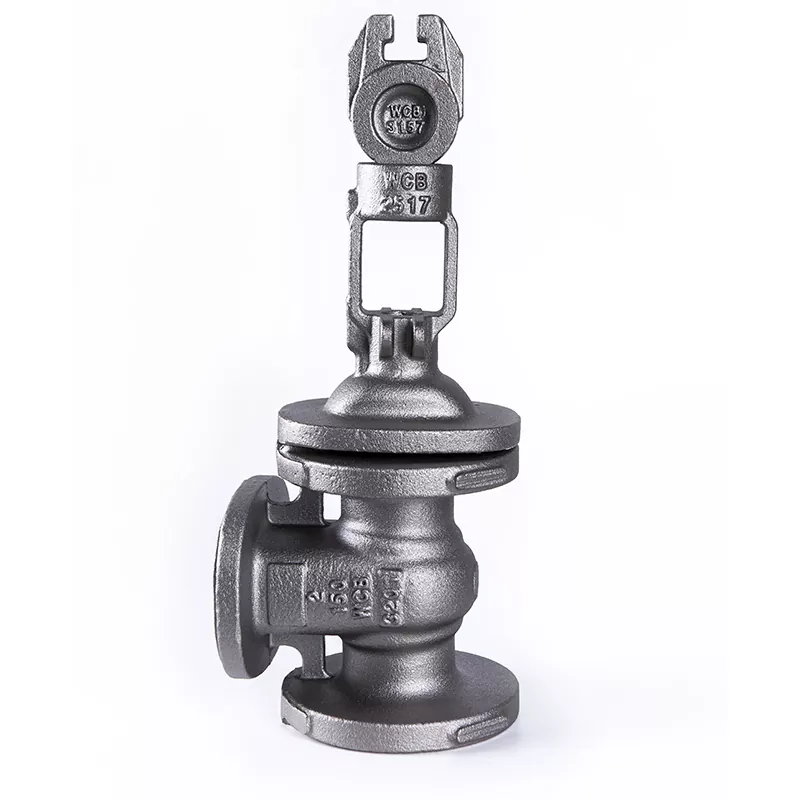

När folk pratar om grindventiler fokuserar de vanligtvis på de synliga delarna - handratten, spindeln, grinden eller tätningsstrukturen. Men prestandan hos en slussventil bestäms ofta av en komponent som användarna sällan ser: ventilkroppen.

Ventilkroppen är ventilens tryckinnehållande skal. Den ansluter till rörledningar, stöder interna komponenter och motstår tryck- och temperaturförändringar under drift.

I industriella applikationer som olja och gas, kraftverk, kemisk bearbetning och rörledningssystem kan ett litet problem inuti en ventilgjutning bli ett allvarligt problem efter flera års drift.

Det är därförAPI Gate Valve Castingär inte bara en metallformningsprocess. Det är en kombination av materialvetenskap, gjutteknik, värmebehandling, bearbetning och kvalitetsinspektion.

Varför tillverkas portventilkroppar vanligtvis av gjutning?

En grindventilkropp ser ut som ett enkelt hus, men dess inre struktur är faktiskt ganska komplex.

Inuti ventilhuset finns:

Flödespassager;

Grindrörelseområden;

Tryckbärande väggar;

Flänsanslutningssektioner;

Tätningsytor.

Att tillverka en sådan struktur av en solid metallbit skulle kräva omfattande bearbetning, vilket ökar materialspillet och tillverkningstiden.

Gjutning gör att tillverkare kan skapa en nästan slutlig ventilkropp först och sedan använda bearbetningsprocesser för att avsluta kritiska områden.

Denna tillverkningsmetod ger flera fördelar:

Lämplig för komplexa geometrier;

Bättre materialutnyttjande;

Effektivare för produktion av stora ventiler;

Enklare tillverkning av stora ventilkroppar.

Ett enkelt sätt att förstå det:

Gjutning skapar strukturen, medan bearbetning skapar precision.

Båda processerna är viktiga.

De dolda utmaningarna bakom ventilkroppsgjutning

Många tycker att om en gjutning ser slät ut ute så är det en bra gjutning.

I verkligheten är några av de viktigaste kvalitetsfaktorerna gömda inuti metallen.

Interna defekter: Problemet du inte kan se

Under gjutning ändras smält metall från flytande till fast. Om denna process inte kontrolleras korrekt kan interna defekter uppstå.

Vanliga castingsproblem inkluderar:

Porositet

Porositet hänvisar till små hål eller luftfickor inuti metallen.

Även om en gjutning kan se normal ut externt, kan inre porer minska:

Mekanisk styrka;

Tryckmotstånd;

Långsiktig tillförlitlighet.

För tryckinnehållande komponenter såsom ventilkroppar är det extremt viktigt att kontrollera porositeten.

Krymphålor

Metall drar sig naturligt ihop under kylning.

Om matningssystemet inte är korrekt utformat kan tomma utrymmen bildas inuti gjutgodset.

Dessa defekter kan påverka ventilkroppens förmåga att motstå arbetstryck.

Icke-metalliska inneslutningar

Främmande material som fångas inuti metallstrukturen kan påverka mekaniska egenskaper.

Av denna anledning kräver professionell gjutproduktion strikt kontroll av smältnings-, gjutnings- och rengöringsprocesser.

Vanliga gjutningsmetoder

Olika ventilkonstruktioner och applikationer kan kräva olika gjutningsmetoder.

Sandgjutning

Sandgjutning är en av de mest använda metoderna för industriella ventilkroppar.

Fördelar:

Lämplig för stora ventilstorlekar;

Flexibla designalternativ;

Kostnadseffektiv för många industriella tillämpningar.

Det används vanligtvis för:

Oljeledningsventiler;

Stora industriella ventiler;

Kraftverksutrustning.

Investeringsgjutning

Investeringsgjutning ger högre dimensionsnoggrannhet jämfört med traditionell sandgjutning.

Den är lämplig för:

Mindre ventilkomponenter;

Komplexa former;

Applikationer som kräver bättre ytfinish.

Lost Foam Casting

Lost foam casting använder ett skummönster som försvinner under gjutningsprocessen.

Denna metod kan hjälpa till att skapa komplexa interna strukturer och minska bearbetningskraven.

Den lämpliga gjutmetoden beror på ventilstorlek, material, kvantitet och prestandakrav.

Varför materialval är viktigt i API Gate Valve Casting

En ventilkropp fungerar inte i samma miljö överallt.

En ventil som används i ett vattensystem och en ventil som används i en oljeledning kan kräva helt olika material.

Vanliga material inkluderar:

Materialvalet måste övervägas:

Arbetstemperatur;

Tryckklassificering;

Vätskeegenskaper;

Korrosionsförhållanden;

Krav på livslängd.

Att välja fel material kan orsaka problem även om själva gjutningsprocessen är utmärkt.

Vad betyder API-standard för portventilgjutning?

För industriella ventiler ger API-standarder riktlinjer relaterade till design, tillverkning och testning.

Vanliga standarder relaterade till slussventiler inkluderar:

API 600

Ofta förknippad med stålslussventiler som används i petroleum och industriella applikationer.

Den täcker krav relaterade till ventildesign, material, dimensioner och testning.

API 6D

Används vanligtvis för rörledningsventiler, speciellt i olje- och gastransportsystem.

Dessa standarder hjälper tillverkare och köpare att upprätthålla konsekventa förväntningar på ventilprestanda.

Att uppfylla en standard handlar dock inte bara om att skriva ut ett certifikat. Hela tillverkningsprocessen, från råvarukontroll till slutlig inspektion, måste hanteras på rätt sätt.

Hur tillverkare kontrollerar API Gate Valve Casting Quality

En pålitlig ventilgjutning kräver flera kvalitetskontrollsteg.

Testning av kemisk sammansättning

Innan produktionen måste metallsammansättningen kontrolleras för att säkerställa att materialet uppfyller kraven.

Olika legeringselement påverkar:

Styrka;

Korrosionsbeständighet;

Temperaturprestanda.

Värmebehandling

Värmebehandling hjälper till att förbättra gjutstyckets inre struktur.

Det kan påverka:

Hårdhet;

Seghet;

Mekaniska egenskaper.

Icke-förstörande testning (NDT)

Vissa defekter kan inte hittas genom visuell inspektion.

Vanliga inspektionsmetoder inkluderar:

Ultraljudstestning;

Magnetisk partikeltestning;

Provning av vätskepenetranter;

Röntgenundersökning.

Dessa metoder hjälper till att identifiera interna eller ytdefekter.

Dimensionell inspektion

Efter bearbetning måste kritiska dimensioner kontrolleras.

Detta säkerställer korrekt montering med:

Portar;

stjälkar;

Flänsar;

Rörledningsanslutningar.

Ett vanligt missförstånd

Många köpare jämför ventilhus främst efter utseende och pris.

Två gjutgods som ser likadana ut kan dock ha mycket olika inre kvalitet.

Skillnaden kan komma från:

Råvarukontroll;

Erfarenhet av gjuteri;

Hantering av gjutning;

Värmebehandling;

Inspektionsmetoder.

För tryckbärande anordningar är den dolda kvaliteten inuti metallen ofta viktigare än ytans utseende.

Vanliga frågor

Vad är en API Gate Valve Casting?

API Gate Valve Castinghänvisar till gjutprocessen som används för att tillverka grindventilkomponenter, särskilt ventilkroppen, enligt industriella ventilkrav och tillämpliga API-standarder.

Varför tillverkas grindventilkroppar vanligtvis genom gjutning?

Eftersom ventilkroppar vanligtvis har komplexa strukturer. Gjutning kan skapa dessa former effektivt samtidigt som materialspill och bearbetningstid minskar.

Vilka material används vanligtvis för API-slussventilgjutgods?

Vanliga material inkluderar kolstål, rostfritt stål, legerat stål och duplex rostfritt stål. Valet beror på arbetsförhållandena.

Hur kan gjutdefekter påverka ventilens prestanda?

Defekter som porositet, krympningshåligheter och inneslutningar kan minska styrkan, påverka tryckmotståndet och förkorta livslängden.

Är gjutkvalitet viktigare än bearbetningsnoggrannhet?

Båda är viktiga. Gjutning bestämmer den inre strukturen och styrkan, medan bearbetning säkerställer korrekt montering och tätningsprestanda.
