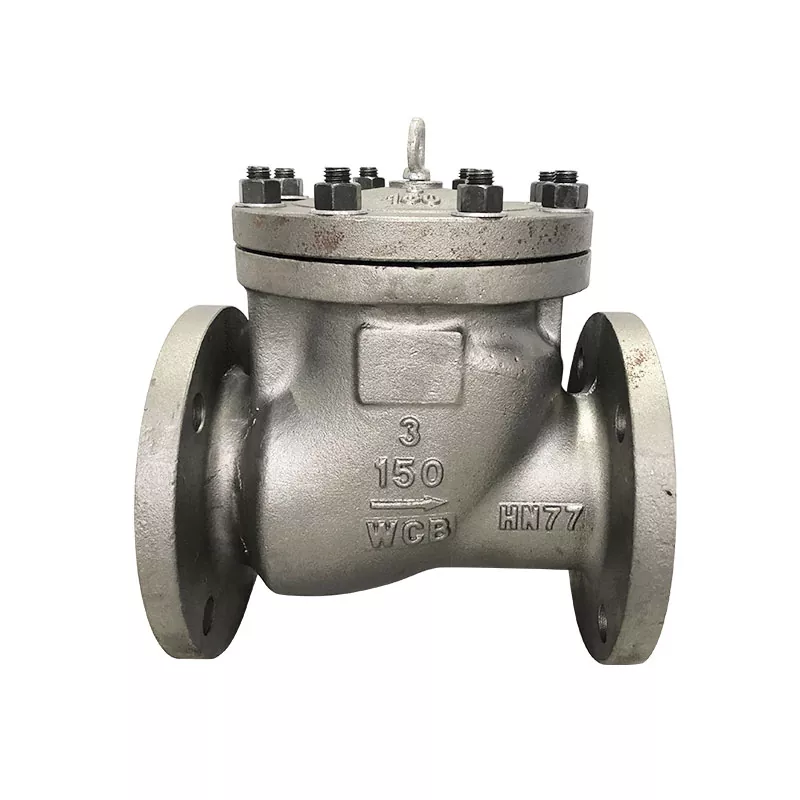

API-backventiler: En praktisk guide till val, installation och underhåll

Inom industrisektorer som oljeraffinering, petrokemi och rörledningstransport spelar backventiler en viktig roll för att förhindra medelstort återflöde och skydda kritisk utrustning som pumpar och kompressorer. Bland de olika tillgängliga standarderna representerar standardsystemet API (American Petroleum Institute) en av de mest använda tekniska specifikationerna globalt. Den här artikeln ger en praktisk guide som täcker kärnanAPI backventilstandarder, viktiga urvalskriterier, bästa installationsmetoder och testkrav.

Kärnstandarder: API 594 vs. API 6D

En vanlig förvirringspunkt är skillnaden mellan API 594 och API 6D. De tar upp helt olika tillämpningsscenarier.

API 594 täcker backventiler av wafer- och luggtyp som används i processrör, främst i raffinaderier, kemiska anläggningar och offshoreanläggningar. Den gäller för design med dubbla plattor, enkelplattor och lutande skivor, med storlekar från NPS 2 till NPS 48 och tryckklasser från klass 150 till 2500.

API 6D, å andra sidan, är standarden för rörledningsventiler som används i långdistanstransmissionssystem som transporterar råolja, naturgas och raffinerade produkter. Den inkluderar backventiler av svängtyp, kolvtyp och dubbla plattor, med storlekar upp till NPS 60 eller större, och ställer strängare testkrav.

Urvalsråd: Om ditt projekt involverar rörledningar i anläggningen inom ett raffinaderi eller kemiskt komplex, se API 594. Om det involverar transmissionsledningar som förbinder stationer är API 6D-standarden obligatorisk.

Wafer vs. Lug-Type: Hur man väljer

Detta är ett av de vanligaste besluten i API 594 backventilval. Båda typerna delar identiska interna mekanismer; skillnaden ligger enbart i karosskonfigurationen och monteringsmetoden.

Viktig beslutspunkt: Om röränden har framtida expansionsplaner, eller om nedströmsutrustning kräver underhåll utan systemavstängning, är klacktypen det enda genomförbara valet. För rutinmässig routing utan sådana krav erbjuder wafertypen bättre ekonomi.

Kritiska tekniska parametrar för urval

Tryckklass och material

Välj lämplig tryckklass (klass 150/300/600, etc.) baserat på systemets maximala drifttryck och temperatur. För karossmaterial är A216 WCB (kolstål) det allmänna valet för olje- och gastjänster, medan A351 CF8M (rostfritt stål) eller duplext rostfritt stål krävs för korrosiva medier.

Flödeshastighet och kritisk hastighet

En backventil kräver tillräcklig kinetisk vätskeenergi för att helt öppna skivan. Om flödeshastigheten faller under den kritiska hastigheten kan skivan inte nå sitt helt öppna läge. Den kommer då att fungera i ett delvis öppet tillstånd, vilket ogiltigförklarar tryckfallsberäkningar och kan orsaka skivklatter – en snabb svängning som skadar sätet.

Under valet, verifiera alltid tillverkarens Cv-värden och kritiska hastighetsdata för att säkerställa att skivan uppnår full öppning vid det lägsta normala flödet.

Vattenhammare skydd

När en pump stängs av stoppas den återkommande vattenpelaren i rörledningen plötsligt av backventilen, vilket genererar en tryckchockvåg som kallas vattenhammare. Fjäderstödda snabbstängande backventiler kan effektivt minska denna påverkan genom att slutföra stängningen innan den omvända flödeshastigheten utvecklas fullt ut.

Installation bästa praxis

1. Flödesriktning: Pilen markerad på ventilhuset måste vara i linje med rörledningens flödesriktning.

2. Monteringsriktning: API 594 dubbelplatta backventiler rekommenderas vanligtvis för horisontell installation eller vertikalt uppåtriktat flöde. Vertikal nedåtgående installation bör undvikas, eftersom denna orientering lägger till skivans egen vikt till fjäderbelastningen, vilket accelererar slitaget.

3. Waferventiler: Använd flänspackningar med full yta under installationen och dra åt bultarna till den vridmomentsekvens och värden som anges av tillverkaren. Övervridning kan deformera ventilhuset och orsaka att skivan fastnar.

4. Rörstöd: Installera oberoende rörstöd nära ventilen för att förhindra att rörledningens vikt hamnar direkt på ventilhuset, vilket kan orsaka distorsion.

Fabrikstestningsstandarder (API 598)

API-backventiler måste genomgå inspektion och trycktester enligt API 598 före leverans. De tre huvudtesterna är:

Acceptabla läckagetal varierar beroende på klassificering. Metallsätade backventiler följer hastighet B, vilket tillåter ett definierat tillåtet läckage; Mjuksittande ventiler kräver noll synligt läckage.

Riktlinjer för underhåll

Rutinunderhåll bör fokusera på följande områden:

• Periodisk inspektion: Kontrollera ventilhuset för yttre korrosion och flänsanslutningar för tecken på läckage.

• Akustisk övervakning: Under drift indikerar ihållande klickande eller hamrande ljud (tjatter) otillräcklig flödeshastighet eller potentiella dimensionsproblem.

• Borttagning av skräp: Svetsslagg, rost och annat skräp i linjen kan fastna i sätesområdet och orsaka inre läckage. Regelbunden demontering och rengöring kan vara nödvändig.

• Fjäderinspektion: Om skivan uppvisar fördröjd stängning eller inte stängs helt, kan fjäderutmattning ha inträffat och byte rekommenderas.

Korrekt urval och användning avAPI backventilerkretsar kring fem nyckelpunkter: förstå din applikation (API 594 vs. API 6D), att välja rätt monteringsstil (wafer vs. lug), verifiera flödeshastighet för att säkerställa full öppning, följa strikta testprotokoll och utföra regelbundet underhåll. Att följa detta systematiska tillvägagångssätt säkerställer långsiktig, pålitlig prestanda även under de mest krävande industriella förhållanden.
