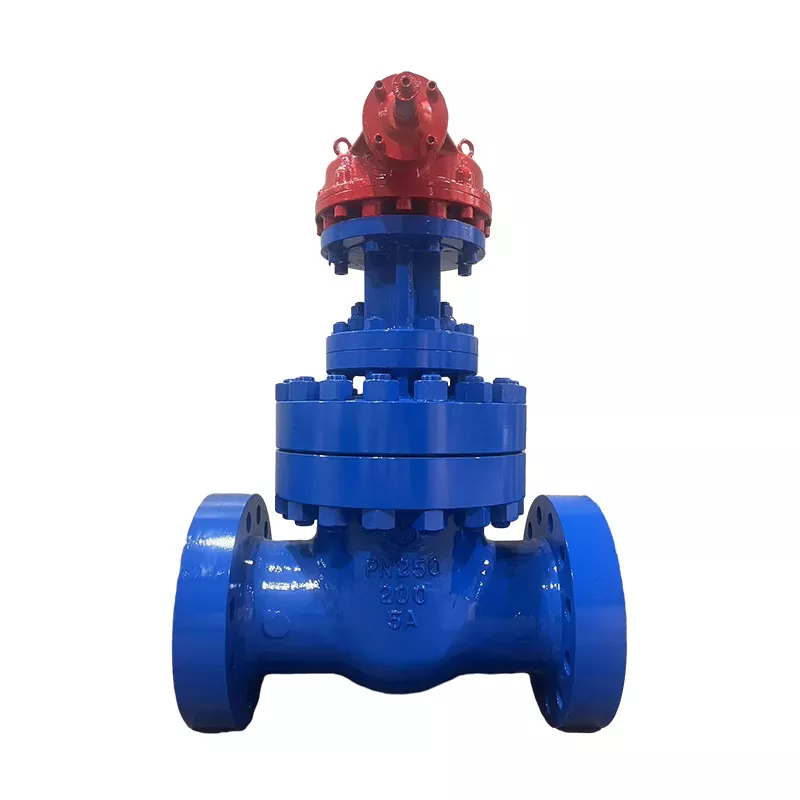

Högtrycksventiler

Hanno Valve tillverkar högtrycksslussventiler konstruerade för pålitlig on/off-service i kritiska applikationer upp till klass 2500 (PN420). Våra ventiler är designade enligt API 600 och ASME B16.34 och har en flexibel kildesign som säkerställer bubbeltät tätning även under extrema tryck- och temperaturfluktuationer. Den raka flödesvägen minimerar tryckfallet, vilket gör dem idealiska för höghastighets- och högtrycksrörledningssystem inom olja och gas, kraftproduktion och kemisk bearbetning.

Fördel med högtrycksventiler

1. Högtrycksslussventiler har en enkel struktur och är lätta att tillverka och underhålla.

2. Litet arbetsschema och kort öppnings- och stängningstid.

3. Bra tätningsprestanda, låg friktion mellan tätningsytor och lång livslängd

arbetsprincip

Högtrycksslussventiler är dubbelriktade isoleringsventiler. Vid stängning drivs den kilformade grinden nedåt mellan sätesringarna, vilket skapar en mekanisk tätning. Det arbetsmoment som krävs för att stänga ventilen är högre än för att öppna den, eftersom stängningskraften måste övervinna både spindelpackningsfriktionen och medeltrycket som verkar på grinden. Våra ventilskaft är konstruerade med tillräcklig diameter (större än standardkraven) för att förhindra skaftböjning under höga differenstrycksförhållanden.

När högtryckslussventilen öppnas och portens öppningshöjd är 25 % till 30 % av den nominella diametern, har flödet nått sitt maximum, vilket indikerar att ventilen har nått helt öppet läge. Så det helt öppna läget för grindventilen bör bestämmas av grindens slag.
