GOST grindventiler

Hanno Valve är en professionell inom tillverkning av China GOST Gate Valves i mer än 25 år. Hanno Valves GOST-portventiler huvudsakligen från PN16 till PN320, DN50 till DN1400, med 20L, 25L, 20GL, 20GML, 20Cr5Mo, 15CrMo, 20CrMo, 12Cr18Ni9Ti, 8Nir1, 12Crti1 12Cr18Ni12Mo3Ti, 4A, 5A, 6A, 904L, etc.

Skicka förfrågan

Produktbeskrivning

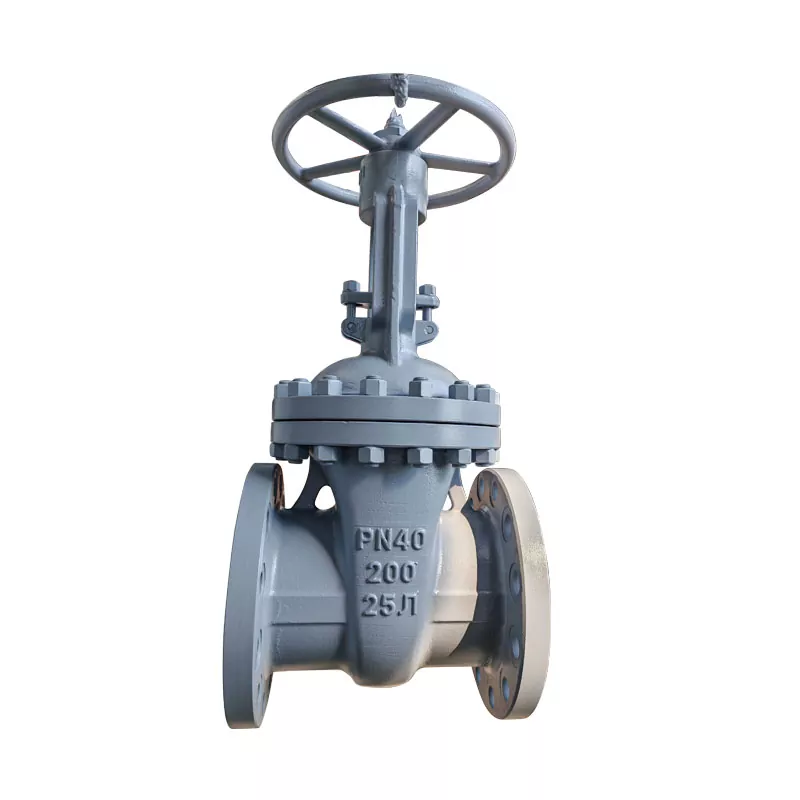

GOST grindventiler från Hanno Valve tillverkas enligt GOST 5762, yta mot yta dimension är enligt GOST 3706, ändflänsdimension är enligt GOST 33259, huvudsakligen tillverkad med handratt, med växellåda, eller för elektriskt manöverdon, med flänsanslutning eller kolv svetsad anslutning.

Dessa högpresterande ventiler används allmänt i olika applikationer inom olje- och gas-, kemi-, petrokemi- och kraftindustrin, och täcker både onshore och offshore borrning, raffinering och processer som kräver pålitlig avstängning.

Beskrivning

Med en hållbar kropp tillgänglig i flera material (inklusive NACE-kompatibla alternativ), har dessa ventiler gängade sätesringar för enkelt underhåll eller utbyte. De kan även levereras med häft- eller tätningssvetsar efter behov. För ventilstorlekar över NPS 24 är sätena tätningssvetsade som standard.

Okhylsan är konstruerad av material utformade för att tåla höga temperaturer och motstå slitage och korrosion. Anslutningar finns i fläns-, stumsvets- eller anpassade typer, såsom klämmor, för att möta specifika krav. Dessa kilslussventiler överensstämmer med standarderna API 600, ASME B16.34 och BS 1414, vilket säkerställer kvalitet och tillförlitlighet i krävande miljöer.

Produktparametrar

DN	L	D	D1	D2	D3	b	f	f1	Nicka	Tr	N.m
50	216	160	125	102	88	21	3	3	4-18	Tr20x4-LH	37
80	283	195	160	133	121	23	3	3	8-18	Tr23x5-LH	97
100	305	230	190	158	150	25	3	3	8-22	Tr26x5-LH	139
150	403	300	250	212	204	31	3	3	8-26	Tr30x6-LH	189
200	419	375	320	285	260	39	3	3	12-30	Tr36x6-LH	250
250	457	445	385	345	313	43	3	3	12-33	Tr38x6-LH	448
300	502	510	450	410	364	47	4	4	16-33	Tr40x6-LH	563

Material

GOST Gate Valves

INGA.	Delnamn	Material
1	Kropp	25L
2	Sitsyta	13 Cr
3	Skiva	25L+13Cr
4	Stam	2Cr13
5	Packning	304+Grafit
6	Mutter	A194-2H
7	Bult	A193-B7
8	Hätta	25L
9	Tätningsyta	13 Cr
10	Förpackning	Expanderad grafit
11	Glandfläns	25L
12	Bult	A193-B7
13	Mutter	A194-2H
14	Kullager	GCr15
15	Stammutter	Mässing
16	Ratt	QT400
17	Ringa	2Cr13
