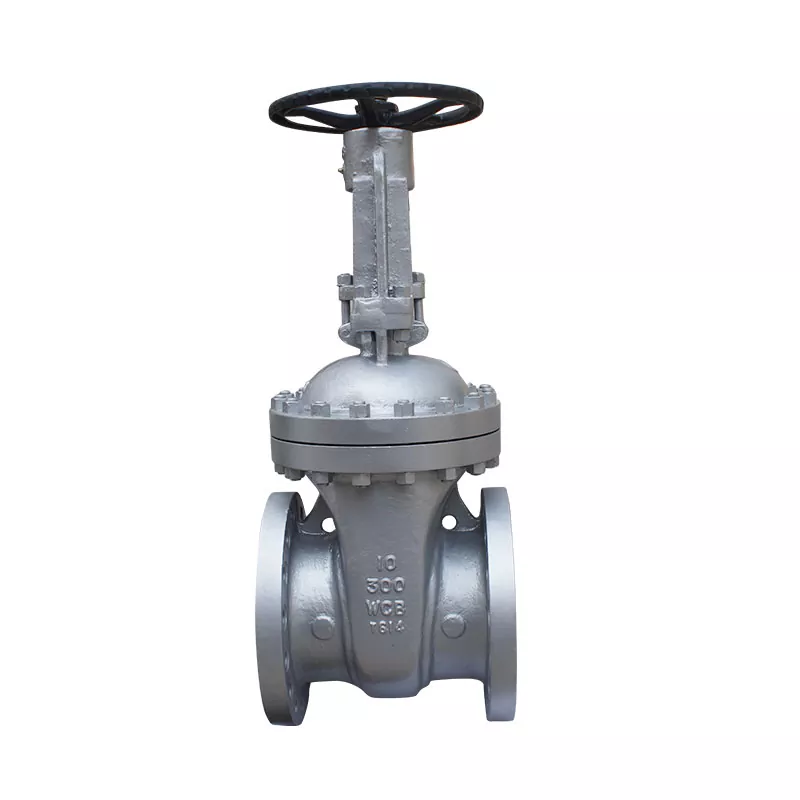

API grindventiler

anno Valve är en professionell Kina API Gate Valves Factory. Vi har varit specialiserade på API-portventiler i mer än 25 år. Hanno Valves API-portventiler huvudsakligen från 150lb till 2500lb, 2'' till 56'', med WCB, WCC, LCB, LCC, WC6, WC9, C5, CF8, CF3, CF8M, 4A, 5A, 6A, 904L, etc.

Skicka förfrågan

Produktbeskrivning

API Gate Valves från Hanno Valve tillverkas enligt API 600, huvudsakligen med handratt, med växellåda eller för elektriskt ställdon.

API-slussventil är lämplig för att skära av eller ansluta rörledningsmedia under olika arbetsförhållanden, såsom petroleum-, kemiska och termiska kraftverk med ANSI-klass 150-2500 och arbetstemperatur <600 ℃. Tillämpliga medier är vatten, olja, ånga, etc. 1500LB och 2500LB kamrarna har en självtätande struktur. Tätningsprestandan ökar med ökningen av det inre trycket, och tillförlitligheten är hög.

API Gate Valve Information

Skillnaden och urvalet mellan högplattformskulventiler och vanliga kulventiler

Strukturdiagram för Z41H flänsventil i gjutstål Arbetsprincip för Z41H flänsslussventil i gjutstål

Metod för modellbeteckning av pneumatiska slussventiler

Metod för att representera arbetsprincipen och modellen för elektriska grindventiler

Typer och klassificeringar av slussventiler

Egenskaper, tillämpningar och installationsanvisningar för bälgportventilprodukter

Arbetsprincipen och skillnaden mellan dold spindelventil och stigande spindelventil

Metod för att representera portventilmodeller | Betydelsen av grindventilmodeller

Produktparametrar

N.B	d	L	0	V	R	t	f	D0	H	N-öh
2'	50.8	216	165	127.0	92.1	20.7	2	200	430	8-19
3'	76.2	282	210	168.3	127.0	27.0	2	250	475	8-22
4'	101.6	305	255	200.0	157.2	30.2	2	280	579	8-22
6'	152.4	403	320	269.9	215.9	35.0	2	355	782	12-22
8'	203.2	419	380	330.2	269.9	39.7	2	450	1026	12-26
10°	254.0	457	445	387.4	323.8	46.1	2	450	1190	16-29

Material

API Gate Valves

INGA.	DELENS NAMN	MATERIAL
1	KROPP	ASTM A216-WCB
2	HÄTTA	ASTM A216-VCB
3	HUVBRUTA	ASTM A193-B7
4	MONTÖT	ASTM A194-2H
5	KÖRTELÖGON BULT	ASTM A193-B7
6	KÖRTELNÖTTER	ASTM A194-2H
7	VASHER	STÅL
8	STIFT	STÅL
9	RATT	DUKTILJÄRN
10	HANDHJULSMUTTER	STÅL
11	STAMNÖTTER	MÄSSING
12	FÅRMUTTER	STÅL
13	SMÖRJNIPPEL	KOPPAR
14	KÖRTELFLÄNS	ASTM A216-VCB
15	KÖRTEL	ASTM A182-F6a
16	FÖRPACKNING	GRAFIT
17	BAKSÄTSBUSNING	ASTM A182-F6a
18	STAM	ASTM A182-F6a
19	PACKNING	STÅL+GRAFIT
20	SKIVA	ASTM A216-WCB+13CR
21	PLATS	ASTM A105+STL
