När ska man välja växellådsmanövrerad grindventil istället för standard handrattsventil?

Under valet av slussventiler står många köpare inför denna fråga: båda är manuellt manövrerade, varför använder vissa slussventiler vanliga handrattar medan stora enheter kräver växellådsenheter?

Faktum är att den växellådsstyrda slussventilen inte är en enkel ersättning för vanliga handratts slussventiler. Kärnskillnaden ligger i aktiveringsmetoderna. Det slutliga valet beror på verkliga serviceförhållanden: ventilstorlek, tryck, differenstryck, arbetsmoment och tillträdesförhållanden på plats.

Ta inte beslut endast baserat på nominell diameter eller nominellt tryck. Det korrekta tillvägagångssättet är att kontrollera det faktiska arbetsmomentet och verifiera om manuell kraft är tillräcklig för ventildrift.

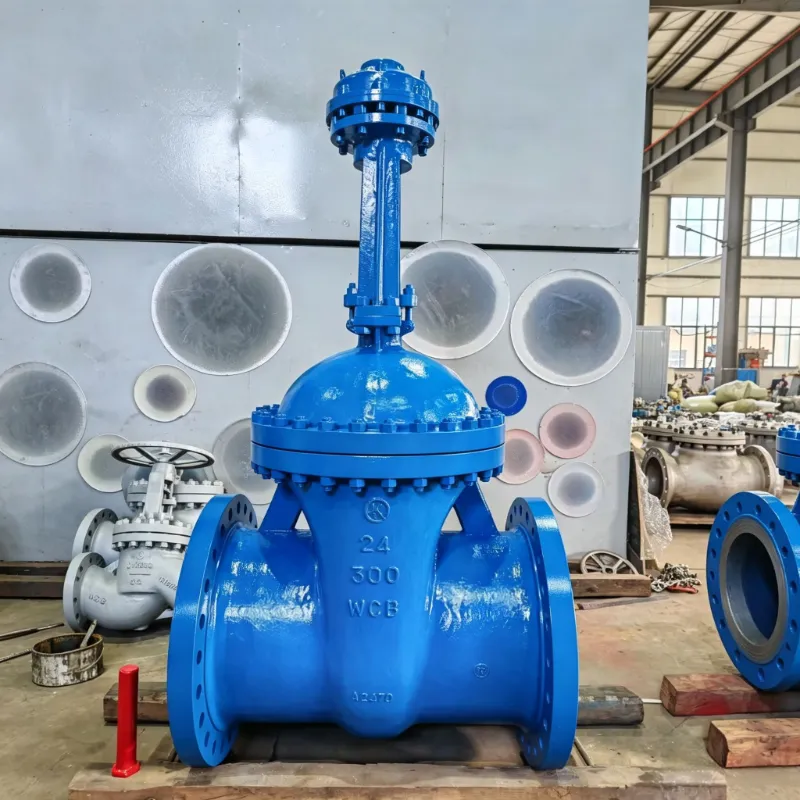

Hur fungerar en standard handrattsventil?

En standard handrattslussventil driver spindeln direkt via handrattsrotation. Operatörer vrider på handratten för att flytta spindeln och grindskivan upp och ner, för att öppna eller stänga rörledningen.

Med enkel struktur och färre transmissionsdelar är denna design allmänt antagen för små till medelstora slussventiler.

Lämpliga scenarier för standard handrattsventiler

• Lågt vridmoment för ventilen
• Tillräckligt utrymme på plats för direkt manuell drift
• Sällsynta öppna-stäng-cykler
• Företräde för enkel struktur och låga underhållskrav

Till exempel kommer en medelliten slussventil för allmän vattenservice med lågt arbetstryck, lågt differenstryck över ventilen och tillgänglig handratt normalt att fungera bra med standardhandrattmanövrering.

Vad är funktionen för växellådsstyrd grindventil?

En växellådsmanövrerad slussventil installerar en mekanisk växellåda mellan handratten och ventilskaftet. Växelminskning ökar utgående vridmoment, så att operatörer kan öppna eller stänga ventilen med mycket mindre manuell kraft.

Observera: växellådan kommer inte att ändra det interna rörledningstrycket eller minska medeltrycket. Det löser bara problemet medotillräcklig manuell manöverkraft.

Viktiga problem lösta med växellådans manövrering

• Minska den manuella kraften som krävs för ventildrift
• Stödventiler med höga krav på brytmoment
• Lämplig för arbetsförhållanden med stor storlek och hög belastning
• Lämplig för installationsplatser med begränsat arbetsutrymme

Hur påverkar tryck och differenstryck grindventilens funktion?

Många källor säger helt enkelt att "högtrycksventiler behöver växellådor", vilket inte är helt korrekt.

En kritisk faktor för ventilöppningssvårigheter ärdifferenstryck— Tryckskillnaden mellan uppströms och nedströms sida av ventilen.

Till exempel:

Även om båda scenarierna delar ett uppströmstryck på 10 bar, har ScenarioB ett differenstryck på 8 bar. Det krävs mycket större kraft för att lyfta grindskivan.

Den grundläggande fysiska relationen kan sammanfattas som:

Kraft = Tryck × Area

Givet fast tryckbärande area genererar högre differenstryck större verkande kraft.

Ändå kan det verkliga arbetsmomentet inte beräknas enbart utifrån trycket. Den påverkas också av ventildimension, grindskivans design, spindelkonstruktion, tätningskonfiguration och friktionsförlust.

Varför kan vi inte välja växellåda enbart baserat på ventilstorlek?

I ingenjörspraktik finns en vanlig missuppfattning:

"Ju större DN-storlek, desto mer nödvändig blir en växellåda."

Denna slutsats är missvisande.

Ta DN300 slussventil som ett exempel:

• En DN300-enhet installerad i lågtrycksvattensystem med lågt differenstryck kan fortfarande fungera med standardhandratt.
• En annan DN300-enhet för tunga industriella rörledningar med högt differenstryck under öppning kommer att kräva växellådsassistans.

Därför är nominell storlek endast ett referensindex. Det faktiska arbetsmomentet är den avgörande faktorn för valet av aktivering.

Viktiga parametrar att kontrollera när du anger växellådsstyrda grindventiler

För stora eller kritiska industriella tillämpningar, begär följande data från din ventiltillverkare:

Breakaway Torque är särskilt viktigt. Ventiler som förblir stängda under långa perioder behöver ofta extra vridmoment för att övervinna statiskt motstånd vid öppningsögonblicket.

När ska man använda standardhandrattsventiler?

Standardventiler för handrattar är att föredra för:

• Små till medelstora nominella storlekar
• Låg driftfrekvens
• Enkel fysisk åtkomst för operatörer
• Arbetsmoment inom acceptabelt manuellt område
• Tillämpningar som kräver enkel struktur och bekvämt underhåll

När ska man använda växellådsstyrda grindventiler?

Växellådsmanövrerade slussventiler rekommenderas för:

• Stora industriella slussventiler
• Arbetsförhållanden som kräver högt brytmoment
• Ventiler installerade i svåråtkomliga lägen
• Fall där direkt manuell manövrering blir svår
• System som kräver stabil mekanisk aktiveringshjälp

Växellådsmanövrerad grindventil VS Handhjulsgrindventil: Hur bestämmer man sig?

När du väljer aktiveringstyp, fokusera inte bara på "vad är ventilstorleken" eller "vilket är det nominella trycket". Utvärdera alla objekt nedan utförligt:

• Verkligt arbetstryck
• Differenstryck över ventilhuset
• Ventilens nominella storlek
• Erforderligt arbetsmoment
• Installationsförhållanden på plats
• Operatörsåtkomst och driftläge

Om en standardhandratt uppfyller driftkraven ger det inget extra värde att lägga till en växellåda. När manuell manövrering blir ansträngande och högt vridmoment krävs, är växellådans manövrering den rimliga lösningen.

Slutsats

Det finns ingen absolut vinnare mellan standard handhjulsslussventil och växellådsmanövrerad slussventil.

Handrattslösningar har enkel konstruktion för gynnsamma driftsmiljöer. Växellådor minskar den manuella arbetsbelastningen via mekanisk växellåda, idealisk för installationer av stor storlek, hög belastning eller svåråtkomlig.

Rätt urvalsarbetsflöde bör följa:

Servicevillkor → Differenstryck → Driftsmoment → Val av ställdontyp

Istället för den alltför förenklade regeln:

Större ventilstorlek = Måste anta växellåda.
