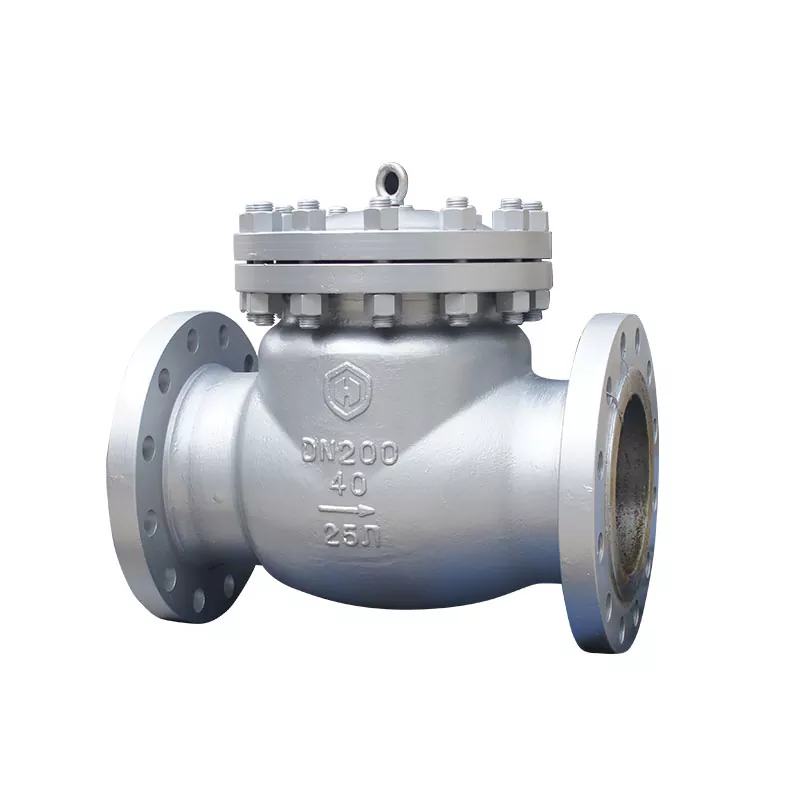

Vad är strukturen och principen för svängkontrollventilen?
2025-01-14
I. Ventilstruktur
1. Ventilkropp: det är huvuddelen avKontrollera ventilen, vanligtvis med en strömlinjeformad design för att minska vätskemotståndet.
2. Ventilskydd: Den täcker toppen av ventilkroppen och används för att fixa och skydda delarna inuti ventilen.
3. Ventilskiva: Det är en nyckelkomponent i kontrollventilen, vanligtvis i form av en skiva, och roterar runt stiftet utanför ventilsätets kanal.
4. ROCKER: Kallas också en vipparm, den är ansluten till ventilskivan och används för att hjälpa ventilskivans rotation.
5. Tätningsring: Den är belägen mellan ventilskivan och ventilsätet för att säkerställa tätningen när ventilen är stängd.
6. Hjälpfjäder eller tung hammarstruktur: Den används för att förbättra ventilens tätningsprestanda, särskilt under lågtrycksförhållanden.
Enligt antalet ventilskivor,svängskontrollventilerkan delas upp i typen med en enda skiva, dubbelskiva och flera skivor. Enstaka typ är lämplig för svängningsventiler med medelkaliber, dubbelskiva är lämplig för större diametrar, och multi-skivtyp är lämplig för kontrollventiler med stor kaliber för att minska hydraulisk chock.
Ii. Ventilprincip
Arbetsprincipen för svängkontrollventil är baserad på vätsketryck och ventilskivans dödvikt:
1. Stängt tillstånd: När vätskan inte flyter in i rörledningssystemet passar ventilskivan tätt mot ventilsätet och bildar ett förseglat tillstånd för att förhindra att vätskan passerar genom.
2. Öppet tillstånd: När vätskan rinner till ventilen verkar vätsketrycket på ventilskivan, vilket får den att rotera runt stiftet och öppna ventilen. Samtidigt kommer ventilskivan att förbli öppen på grund av vätskans påverkan, vilket gör att vätskan flyter normalt.
3. Stängt tillstånd (backflow): När vätskan slutar flyta eller flyter i motsatt riktning, kommer ventilskivan att rotera runt stiftet under verkan av dödvikt eller fjäderkraft och stänga ventilen, vilket förhindrar att vätskan flyter tillbaka.
Ventilskivan förSwing Check Valveär ansluten till vippan och kan rotera runt stiftet i en viss vinkel. När rörledningsvätskan rinner in i den angivna riktningen är ventilskivans inloppstryck högre än utloppstrycket. För närvarande skjuts ventilskivan bort från ventilsätet och roterar runt stiftet till ett visst läge, och ventilen är i öppet tillstånd. När vätskan rinner från höger till vänster, det vill säga omvänd flöde, är trycket på höger sida av ventilskivan högre än trycket på vänster sida. Kraften som genereras av tryckskillnaden på båda sidor pressar ventilskivan mot ventilsätet, och vätskan kan inte passera igenom, så mediet kan inte flyta tillbaka; Och ju större vätsketrycket, desto stramare pressas tätningsytan och desto bättre är tätningseffekten.
