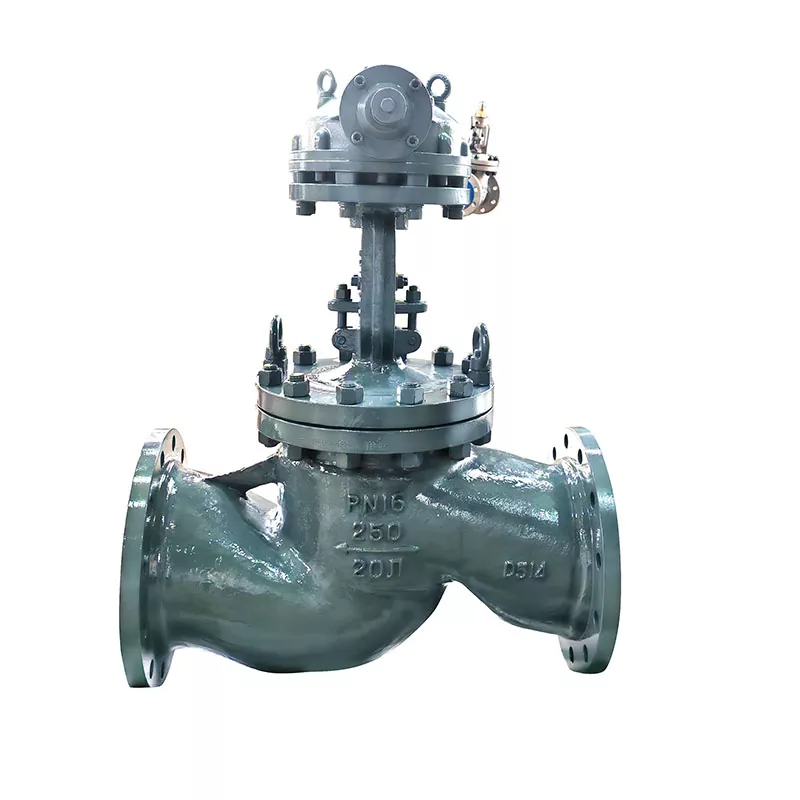

Stor diameter växellåda driven gjutstål klotventil
Beställ direkt från Hanno Valve, den stora växellådan Driven Cast Steel Globe Valve för huvudång- och oljeledningar. Designad för att övervinna extremt hydrodynamiskt motstånd i stora hål, dess slutna industriella växellåda ger jämn skivkontroll med högt vridmoment. Gjuten i vårt eget gjuteri med hjälp av avancerad förbelagd sandteknik eliminerar högdensitetsstålskalet krympningporositet och säkerställer absolut dimensionell stabilitet under tryck.
Skicka förfrågan
Produktbeskrivning
Hanno Valve tillverkar den stora växellådan driven gjutstål kulventil för storskaliga industrianläggningar som kräver pålitlig flödesstrypning och positiv avstängning. Ventilenheten inkluderar kraftiga styrribbor inuti kroppshåligheten som stödjer den stora A105+13Cr-skivan under hela dess rörelse, vilket förhindrar skivvibrationer och sätesfladder under höghastighetsflöde. Tätad med en 304+ grafitkompositpackning och säkrad med A193-B7 legeringsbultar och A194-2H muttrar, möjliggör den bultade motorhuvskonstruktionen enkelt inline-underhåll under anläggningsvändningar. Uppbackad av 25 års ingenjörserfarenhet, levererar Hanno dessa ventiler till stora statligt ägda företag inklusive PetroChina, Sinopec och Rosneft.
Varför välja Hanno Valve?
| Funktion / Standard | Typiska marknadskonkurrenter | Hanno växellåda med stor diameter Driv gjutstål klotventil fördel |
|---|---|---|
| Gjutprocess | Outsourcade sandgjutning, benägen för porositet | Eget förbelagt sandgjuteri med 100 % spektralkontroll |
| Skivvägledning | Grundläggande toppstyrning; känslig för vibrationer | Kraftiga kroppshålighetsstyrribbor + dubbel skaftinriktning |
| Växellådans tätning | Grundläggande dammskydd | Helt sluten, väderbeständig, IP67-klassad industriväxel |
| Kvalitetskontroll | Provtagningstrycktest | 100 % hydrostatisk, pneumatisk och väggtjocklekstestning |
Tekniska specifikationer

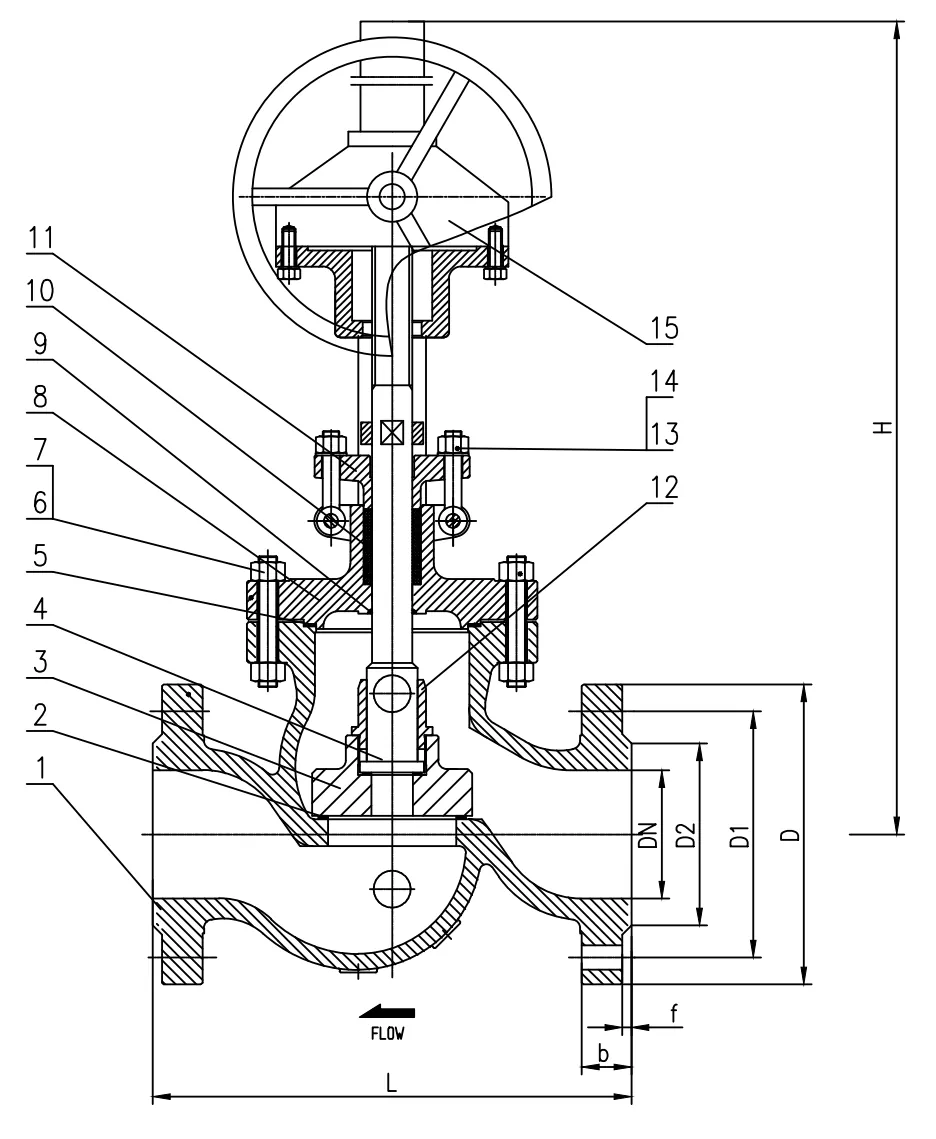

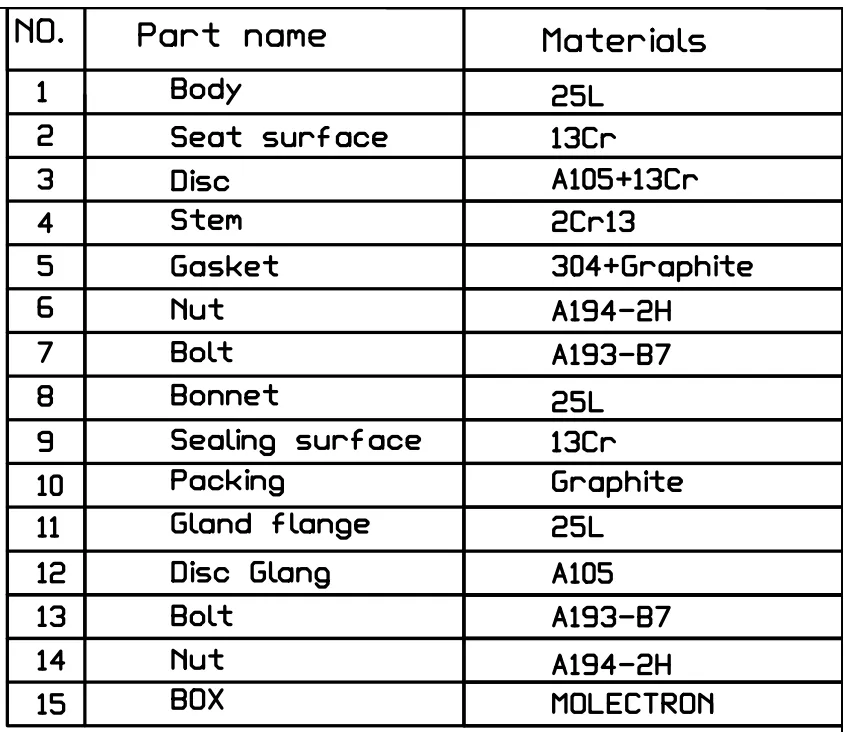

| Parameter | Specifikation | Art.nr & Material |
|---|---|---|
| Designstandarder | API 600, GOST 12815, DIN 3356 | 1. Kropp/huv:Gjutstål 25L |
| Storleksintervall | DN150 – DN600 (6" – 24") | 3. Skiva:Smidd A105 + 13Cr Hardfacing |
| Tryckklass | Klass 150 – Klass 600 / PN16 – PN100 | 6/7. Mutter/bult:ASTM A194-2H / A193-B7 |
| Aktivering | Manuell medföljande snäckväxellåda | 10. Stamförpackning:Formformad flexibel grafit |
| Flänsfinish | Släta / tandade / RTJ-flänsar | 11 / 12. Glandmontering:25L / A105 Stål |
Produktapplikation
- Fjärrvärmenät:Huvudledningar för termisk vattenförsörjning och bypass i stadsvärmenät.
- Petrokemisk raffinering:Storborrning av råoljetransport och isolering av tankanläggningar (Rosneft & Petronas-projekt).
- Metallurgiska kolverktyg:Transport av gas och kylvatten med stora volymer (China Shenhua Group).
Anpassningsprocess
- Teknisk ritningsgodkännande:Anpassade mått vända mot yta och standardanpassning av flänsar.
- In-house skalgjutning:Förbelagd sandformning, gjutning och 100 % spektrografisk verifiering.
- Precisions CNC-bearbetning:4-axliga vertikala och horisontella bearbetningscentra säkerställer snäva toleranser på tätningssäten.
- Testning och färgbeläggning:Hydrostatisk testning följt av kraftig korrosionsskyddande epoximålning.
Förpackning & garanti
- Förpackning:Anpassade trälådor med invändiga förstärkningsstänger och stötdämpning av mjukt skum.
- Ledtid:20-35 dagar beroende på storlek och anpassade flänsborrningsspecifikationer.
- Service och garanti:18 månaders fabriksgaranti; komplett reservdelslager tillgänglig för omedelbar leverans.
Vanliga frågor (FAQ)
Vilka storlekar finns tillgängliga för växellådsventiler med stor diameter?
Hanno tillverkar växellådsdrivna gjutjärnsventiler med stor diameter från DN150 (6") upp till DN600 (24") i olika tryckklasser.
Är växellådans operatörsfält utbytbar eller konverterbar till elektrisk manövrering?
Ja, monteringsflänsen följer ISO 5210-standarderna, vilket möjliggör enkelt utbyte eller framtida automationsuppgraderingar utan att ta bort ventilen från ledningen.
Hur förhindrar du skivfel i installationer med stora borrhål?
Våra skivor har precisionsbearbetade skivförskruvningar och dubbelstyrd spindeluppriktning för att bibehålla vinkelrät säteskontakt under alla flödesregimer.
