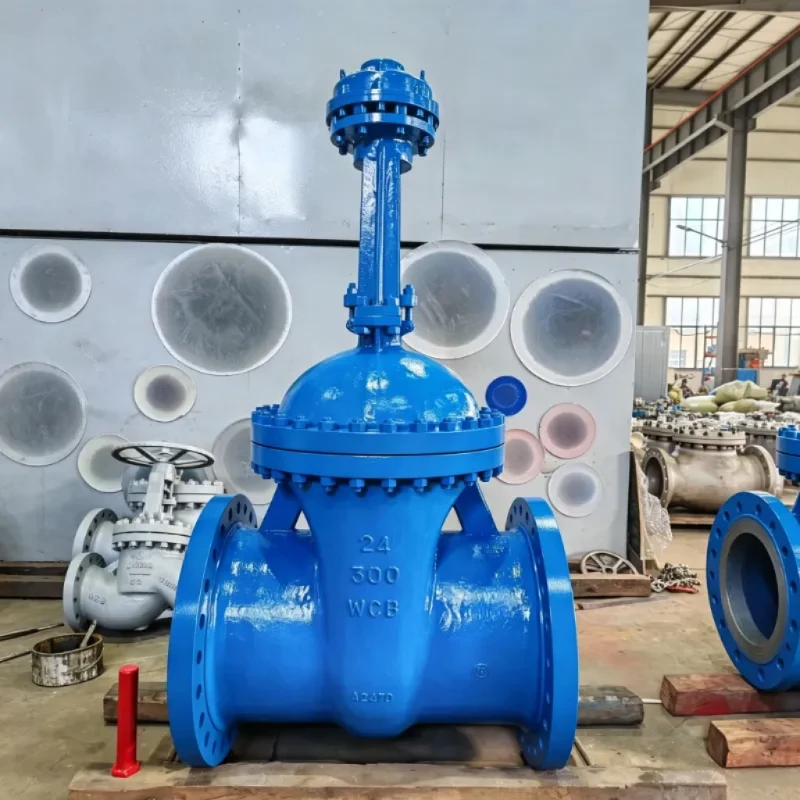

Växellåda grindventil

Produktegenskaper

Växellådsassisterad manuell drift

Huvudsyftet med växellådan är att minska den manuella ansträngning som krävs för att manövrera en stor slussventil. Istället för att applicera handhjulskraften direkt på ventilens manövermekanism, ger växellådan mekaniska fördelar genom växelöverföring.

Denna konfiguration är särskilt användbar när ventilen är stor eller arbetsmomentet är för högt för praktisk direkt manövrering av handratten.

Wedge Gate Ventil Design

Växellådan är kombinerad med en kilslussventil. Porten rör sig för att öppna eller stänga rörledningen, vilket ger den grundläggande isoleringsfunktionen som förväntas av en grindventil.

När ventilen är helt öppen lyfts spjället ut ur flödespassagen, vilket gör att ventilen kan utföra sin fullhålsisoleringsfunktion.

Stora storlekar och högtrycksklasser

Hanno Valve tillhandahåller växellådans grindventiler från DN150 till DN1400, med tryckklasser tillgängliga upp till klass 2500.

Detta område gör att växellådans konfiguration kan övervägas för industriella rörledningssystem med stor diameter där manuell drift krävs.

ISO 5210 toppfläns

Ventilen finns tillgänglig med en toppfläns enligt ISO 5210 för eventuell framtida uppgradering av ställdonet.

Om ett projekt initialt kräver manuell manövrering men kan kräva manövrering av manöverdon senare, kan manöverdonets gränssnitt övervägas under ventilvals- och inköpsstadiet.

Tekniska specifikationer

Material, anslutningstyp, tryck-temperaturklassning och andra konfigurationsdetaljer ska bekräftas enligt den specifika ventilspecifikationen och inköpskraven.

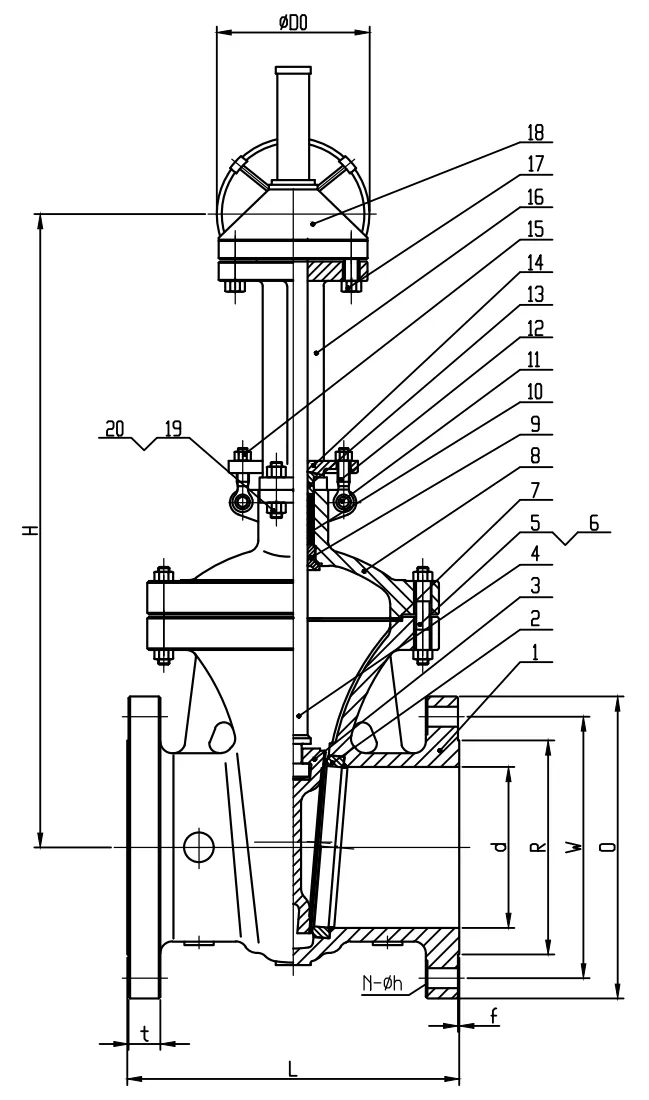

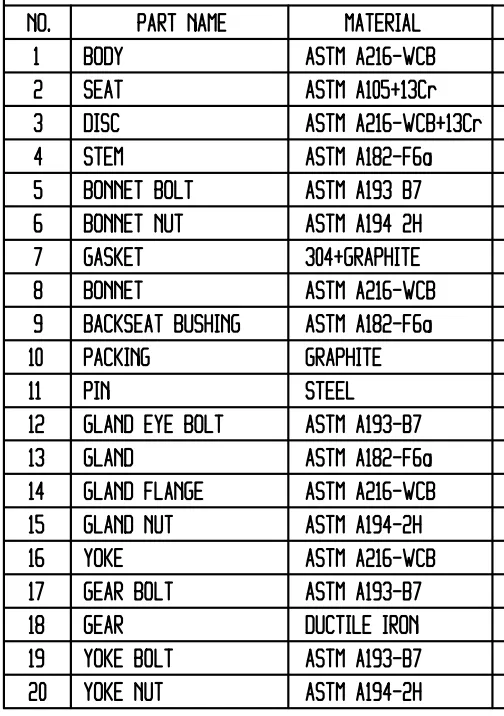

Huvuddelar och material

Följande materiallista är baserad på den tillgängliga produktspecifikationen för denna växellådas grindventil.

Materialkonfigurationen bör kontrolleras mot den slutliga ventilritningen, teknisk specifikation och inköpsorder före produktion.

Ansökningar

Växellådans grindventil är avsedd för industriella rörledningssystem där manuell isolering krävs och ventilens manövermoment gör direkt handrattsdrift opraktisk.

Rörledningar

Rörledningar med stor diameter kan kräva högre arbetsmoment. Växellådan ger mekaniska fördelar för manuell ventildrift och är därför lämplig för stora rörledningsisoleringsapplikationer.

Raffinaderier

Raffinaderiets rörsystem använder isoleringsventiler över olika process- och ledningar. Växellådans konfiguration kan väljas för stora ventiler där manuell drift kräver ytterligare mekaniska fördelar.

Kraftverk

Kraftverksrörledningar kan innebära stora ventilstorlekar och högre tryckklasser. Hanno Valve växellådans grindventiler finns tillgängliga upp till klass 2500 för applikationer som kräver motsvarande tryckklass.

Vattensystem

Stora vattenledningar kan använda isoleringsventiler med stor diameter. En växellåda kan göra manuell manövrering mer hanterbar när manövrering av direkt handratt kräver stort manövermoment.

Standarder & kvalitet

API 600

Ventilen är konstruerad enligt API 600-krav som gäller för stålslussventiler.

ASME B16.34

ASME B16.34 används som designstandard för ventilen.

API 598

Ventilinspektion och tryckprovning utförs enligt API 598 som specificerat för produkten.

De exakta inspektionsdokumenten, testkraven och ytterligare projektstandarder bör bekräftas enligt kundens tekniska specifikation.

Om Hanno Valve

Hanno Valve tillverkas av Zhejiang Hengnuo Valve Manufacturing Co., Ltd., beläget i Bihu Valve Industry Area, Lishui, Zhejiang, Kina.

Hengnuo har mer än 25 års erfarenhet av ventiltillverkning. Företaget har en produktionsyta på cirka 18 000 m² och cirka 150 anställda, inklusive mer än 32 seniora tekniker.

Företagets huvudprodukter inkluderar:

Hengnuo har också ett eget gjuteri. Gjuteriet använder förbelagd sandteknik för att tillverka gjutgods för ventiltillverkning.

Denna tillverkningsuppsättning tillåter företaget att behålla sin egen gjutkapacitet som en del av ventilproduktionsprocessen.

Hur man väljer en växellådans grindventil

1. Bekräfta ventilstorleken

Bestäm först den erforderliga nominella storleken.

Hanno Valve-växellådans grindventilserie som tillhandahålls för denna produkt är DN150–DN1400.

2. Bekräfta tryckklassen

Tryckklassen ska matcha kraven för rörledningssystemet och projektspecifikationen.

Det tillgängliga sortimentet sträcker sig upp till klass 2500.

3. Överväg driftsmetoden

Om ventilen är stor eller om direkt handrattsdrift skulle kräva för stort manövermoment, kan en växellådasmanövrerad konfiguration övervägas.

4. Bekräfta de obligatoriska standarderna

För projekt som kräver specifika ventilstandarder, bekräfta om API 600, ASME B16.34 och API 598 är tillämpliga.

Ytterligare projektkrav bör också bekräftas före produktion.

5. Överväg framtida aktivering

Om ventilen senare kan uppgraderas från manuell drift till ställdondrift, bekräfta ISO 5210 toppflänskravet under valstadiet.

Behöver du hjälp med val av ventil?

Kontakta oss för professionell hjälp med val av ventiler. Vårt ingenjörsteam kommer att erbjuda teknisk vägledning och offert enligt dina arbetsvillkorsparametrar.

Berätta för oss dina ventilparametrar

Växellådans grindventil vs. direkt handrattsventil

Den största fördelen med växellådans konfiguration är dess mekaniska fördel under manuell drift. Det ändrar inte slussventilens grundläggande isoleringsfunktion.

Vanliga frågor

1. Varför använda en växellåda på en slussventil? En växellåda används främst när ventilstorlek, tryckklass eller arbetsmoment gör direkt handrattsmanövrering opraktisk. Den multiplicerar det ingående vridmomentet för att göra manuell drift enklare.

2. Vilka storlekar och tryckklasser finns tillgängliga? Hanno Valve växellådans grindventil finns tillgänglig från DN150 till DN1400, med tryckklasser upp till klass 2500.

3. Vilka material används för ventilen? Vår standardkonfiguration använder ASTM A216-WCB för kroppen och ASTM A182-F6a för stammen (se hela listan ovan). Dessutom kan vi leverera alternativa material för specifika tjänster, inklusive LCB/LCC för låg temperatur, WC6/C5 för hög temperatur och CF8/CF8M för korrosionsbeständiga applikationer.

4. Kan ventilen uppgraderas till ställdondrift senare? Ja. Ventilen är försedd med en ISO 5210 toppfläns som standard, vilket möjliggör framtida uppgradering av elektriska eller pneumatiska ställdon om projektkraven ändras.

5. Vilken är den typiska ledtiden? För standardstorlekar och materialkonfigurationer är vår produktionstid cirka 30 dagar. För speciallegeringar eller brådskande beställningar, vänligen bekräfta med vårt säljteam.

6. Vilka designstandarder följs? Ventilen är designad och tillverkad enligt API 600, ASME B16.34, och testad enligt API 598.

7. Vilken information ska jag lämna när jag begär en offert? För att ge en korrekt offert, vänligen ange önskad storlek, tryckklass, media, driftstemperatur och eventuella speciella materialkrav (t.ex. LCC, WC6, CF8M). Projektstandarder och nödvändig dokumentation (t.ex. Mill Test Reports, NDE) uppskattas också.
